Снятие
1. Снять нижний защитный кожух моторного отсека.
2. Слить охлаждающую жидкость в заранее подготовленную емкость.
3. Снять подкрылок правой передней колесной арки (подробнее, см. соответствующий раздел в главе Кузов).
4. Удалить поликлиновой ремень привода навесного оборудования (подробнее, см. соответствующий раздел в данной главе).
5. Снять верхнюю крышку цепи привода газораспределительного механизма (подробнее, см. соответствующий раздел в данной главе).

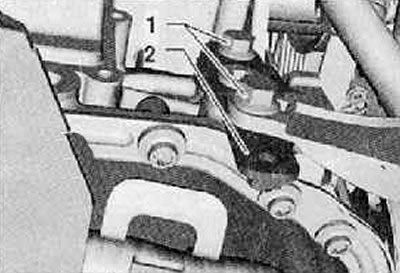

6. Выкрутить крепежные винты (1), удалить держатель трубы для охлаждающей жидкости (2), как показано на рисунке ниже.

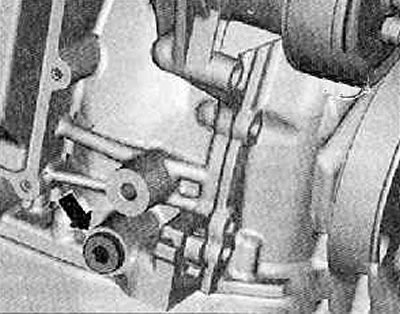

7. Выкрутить резьбовую пробку (стрелка) на блоке цилиндров, как показано на рисунке ниже.

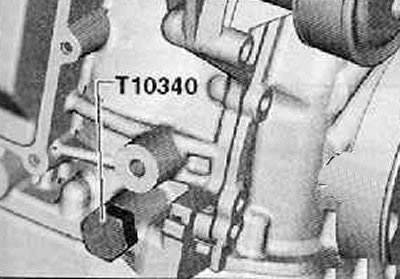

8. Вкрутить фиксирующий винт -Т10340- в блок цилиндров до упора, как показано на рисунке ниже.
Внимание.
- Если не удается ввинтить стопорный винт -Т10340- до упора, то это означает, что коленчатый вал находится не в правильном положении.
- В таком случае поступайте по следующей методике.
9. Выкрутить стопорный винт.
10. Провернуть коленчатый вал на 90° (¼ оборота) по направлению вращения вала двигателя.
11. Вкрутить фиксирующий винт -Т10340- в блок цилиндров до упора.
12. Фиксирующий винт -Т10340- следует затянуть с приложением момента затяжки 30 Нм.
13. Повернуть коленчатый вал до упора по направлению вращения вала двигателя.

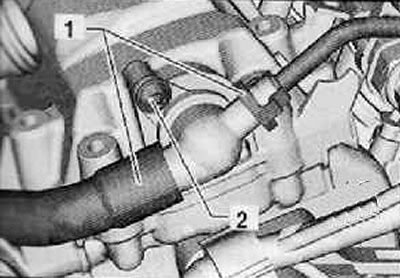

14. Отсоединить оба шланга для охлаждающей жидкости (1) от обратного клапана, как показано на рисунке ниже.
15. Выкрутить крепежный винт (2), извлечь обратный клапан из крышки головки блока цилиндров, как показано на рисунке ниже.

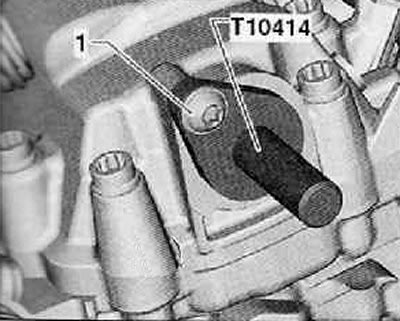

16. Установить стопорный болт -Т10414- до упора в крышку головки блока цилиндров.
17. Затянуть от руки крепежный винт показанный на рисунке ниже.
18. Снять масляный поддон в сборе.

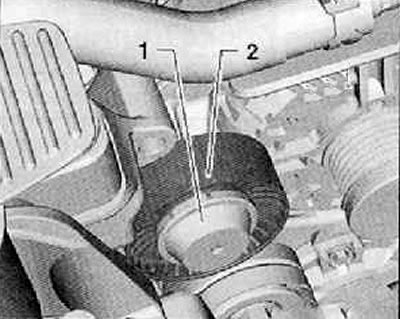

19. Снять, в случае наличия, пылезащитный колпак (1), показанный на рисунке ниже.
20. Выкрутить болт крепления и снять направляющий ролик (2), как показано на рисунке ниже.
21. Выкрутить болты крепления и снять шкив привода водяного насоса. При выкручивании болтов крепления, удерживать шкив от проворачивания с помощью специального приспособления (V.A.G 1590).
22. Выкрутить болт крепления и снять шкив коленчатого вала.

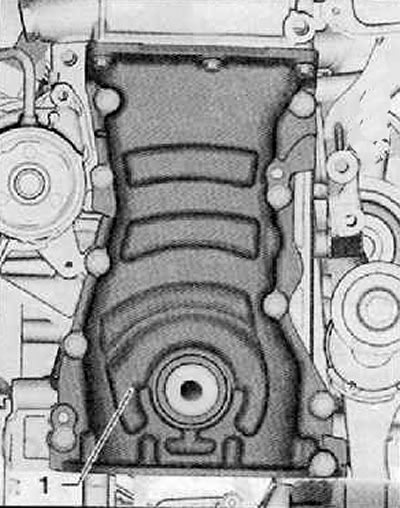

23. Ослабив все крепежные винты крышки цепи привода газораспределительного механизма (1), снять ее осторожно, как показано на рисунке ниже.

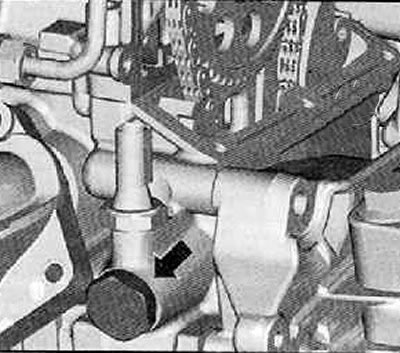

24. Выкрутить натяжное устройство (стрелка) цепи привода распределительного вала, как показано на рисунке ниже.
25. Фломастером следует пометить направление движения цепи привода распределительного вала.

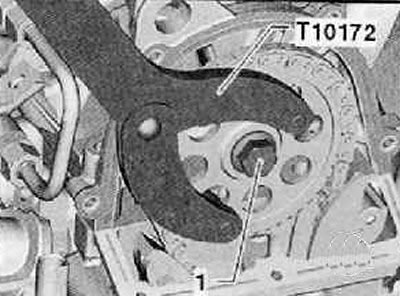

26. Придержав приводную шестерню распределительного вала при помощи стопорной контропоры -Т10172-, ослабить крепежный болт (1) приводной шестерни распределительного вала, как показано на рисунке ниже.
27. Снять приводную шестерню распределительного вала вместе с болтом крепления.
28. Снять цепь привода распределительного вала по направлению вниз.
Установка

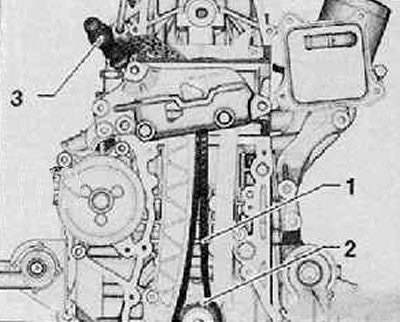

1. Установить цепь привода распределительного вала (1) снизу на переднюю звездочку коленчатого вала (2), вести ее по направлению вверх между направляющей рейкой и рейкой натяжителя, как показано на рисунке ниже.
2. Зафиксировать цепь привода распределительного вала при помощи отвертки (3) от спадания, как показано на рисунке ниже.

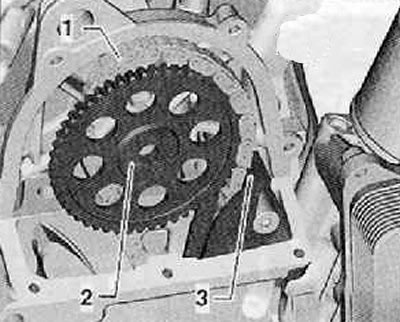

3. Надеть цепь привода распределительного вала (1) на звездочку цепной передачи (2), как показано на рисунке ниже.
4. На участке направляющей рейки (3) цепь привода распределительного вала должна прилегать и быть слегка натянутой.

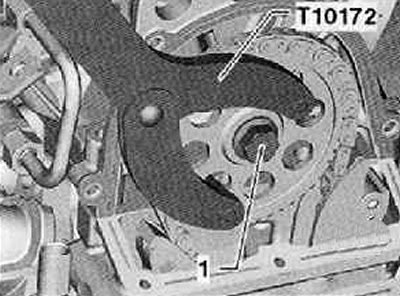

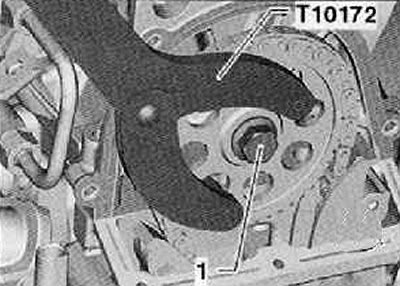

5. Придержав приводную шестерню распределительного вала при помощи стопорной контропоры -Т10172-, затянуть болт крепления (1) приводной шестерни распределительного вала с приложением момента затяжки 50 Нм, как показано на рисунке ниже.
Примечание. Болт крепления следует повернуть на 90° (¼ оборота) только после проверки распределения фаз газораспределения во времени в конце рабочего процесса.

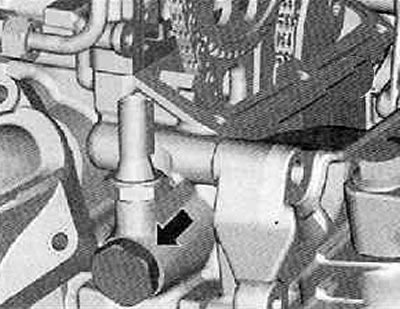

6. Затянуть натяжное устройство цепи (стрелка) с приложением момента затяжки 60 Нм, как показано на рисунке ниже.
Источник статьи доступен на портале: autoinstruction.ru
7. Извлечь стопорный болт -Т10414- из распределительного вала.
8. Выкрутить стопорный винт -Т10340- из блока цилиндров.
9. Повернуть коленчатый вал на два оборота по направлению вращения вала двигателя.
10. Проверить фазы газораспределения во времени.
Если распределение во времени — в норме
11. Удерживая приводную шестерню распределительного вала при помощи стопорной контропоры -Т10172-, повернуть болт крепления (1) на 90° (¼ оборота), как показано на рисунке ниже.
12. Установить нижнюю крышку цепи привода газораспределительного механизма.

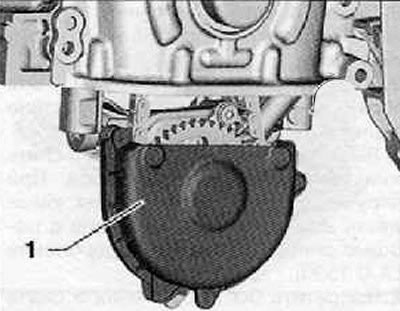

13. Установить крышку (1) цепи привода масляного насоса, как показано на рисунке ниже.
14. Установить масляный поддон.
15. Установить шкив коленчатого вала.
16. Установить поликлиновой ремень привода навесного оборудования (подробнее, см. соответствующий раздел в данной главе).
17. Установить верхнюю крышку цепи привода газораспределительного механизма (подробнее, см. соответствующий раздел в данной главе).
18. Заполнить систему охлаждения охлаждающей жидкостью.
19. Далее установка производится в последовательности обратной снятию.
