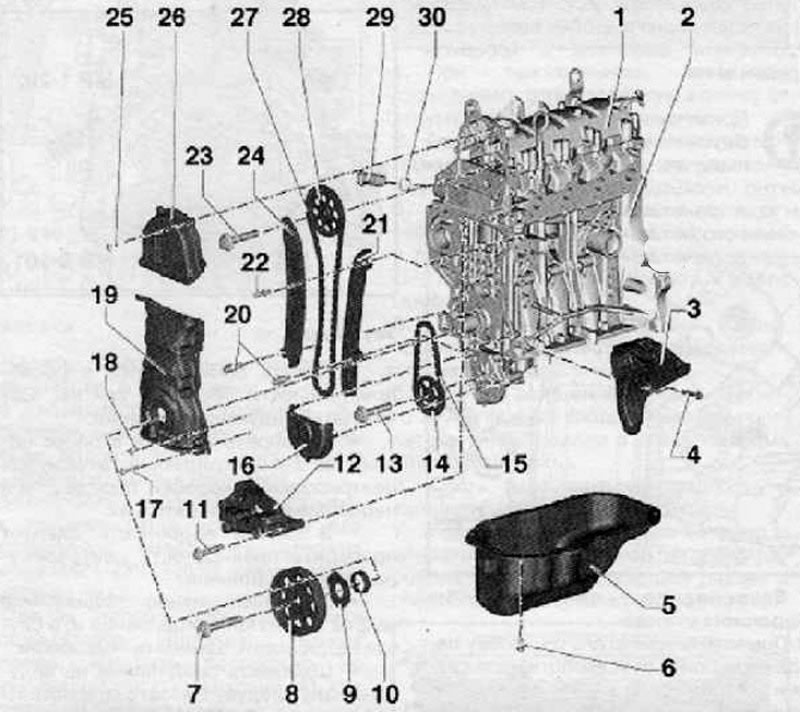

1. Головка блока цилиндров в сборе с крышкой; 2. Блок цилиндров в сборе; 3. Монтажный кронштейн для нижних элементов навесного оборудования; 4. Болт крепления, момент затяжки при установке 25 Нм; 5. Масляный поддон; 6. Болт крепления масляного поддона, момент затяжки при установке 13 Нм; 7. Болт крепления шкив коленчатого вала; 8. Шкив коленчатого вала; 9. Шайба с алмазным напылением; 10. Уплотнительная манжета; 11. Болт крепления, момент затяжки при установке 50-Нм; 12. Кронштейн опоры силового агрегата; 13. Болт крепления звездочки привода масляного насоса, момент затяжки при установке 20 Нм + довернуть на угол 90°; 14. Звездочка привода масляного насоса; 15. Цепь привода масляного насоса; 16. Нижняя крышка цепи привода масляного насоса; 17. Болт крепления крышки цепи привода, момент затяжки при установке 5 Нм + довернуть на 30°; 18. Болт крепления, момент затяжки при установке 5 Нм + довернуть на 30°; 19. Нижняя часть крышки цепи привода газораспределительного механизма; 20. Опорный болт, момент затяжки 18 Нм; 21. Направляющая рейка цепи привода ГРМ; 22. Опорный болт, момент затяжки 18 Нм; 23. Болт крепления успокоителя цепи привода ГРМ, момент затяжки 50 Нм + довернуть на 90°; 24. Направляющая рейка натяжителя цепи привода газораспределительного механизма; 25. Болт крепления; 26. Верхняя крышка цепи привода газораспределительного механизма; 27. Цель привода газораспределительного механизма; 28. Звездочка; 29. Натяжитель цепи привода газораспределительного механизма; 30. Уплотнительное кольцо
