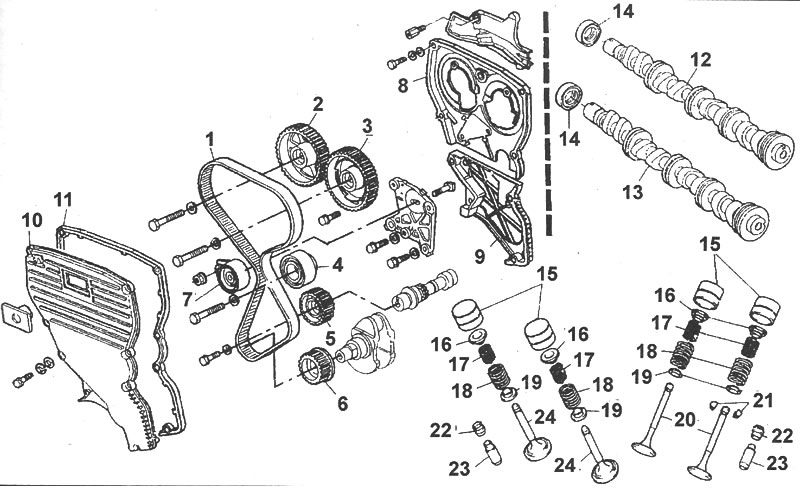

Рис. 4.11. Привод газораспределительного механизма: 1 - зубчатый ремень привода газораспределительного механизма; 2 - шкив распределительного вала выпускных клапанов; 3 - шкив распределительного вала впускных клапанов; 4 - натяжной ролик; 5 - шкив промежуточного вала; 6 - шкив коленчатого вала; 7 - ролик натяжного устройства; 8 - внутренний верхний кожух зубчатого ремня; 9 - внутренний нижний кожух зубчатого ремня; 10 - кожух зубчатого ремня; 11 - прокладка; 12 -распределительный вал выпускных клапанов; 13 - распределительный вал впускных клапанов; 14 - сальник; 15 - толкатели; 16 - верхние тарелки пружины; 17 - внутренние пружины; 18 - наружные пружины; 19 - нижние тарелки пружины; 20 - выпускные клапаны; 21 - сухари; 22 - маслоотражательные колпачки; 23 - направляющие втулки клапанов; 24 - впускные клапаны
