Снятие
1. Вставьте переходник 1 в отверстие под свечу зажигания и подайте давление воздуха в камеру сгорания (минимум 5 бар), только при условии, что головка блока цилиндров установлена на блоке цилиндров (см. рис. 2.37).
Рис. 2.37. Вставьте переходник 1 в отверстие под свечу зажигания и подайте давление воздуха в камеру сгорания (минимум 5 бар).
2. Установите направляющую втулку 3 в головку блока цилиндров, вкрутите крепежный инструмент 2 в головку блока цилиндров.
3. Установите направляющее устройство 5 (см. рис. 2.38).
Рис. 2.38. Установите направляющее устройство 5.
4. Установите патрон 4 в направляющую втулку 3, прицепите направляющее устройство 5 к крепежному инструменту 2 и легко затяните его на два болта патрона 4. Используя слабое давление направляющего устройства, медленно вращайте рифленый болт на патроне вправо (стрелка) до тех пор, пока войлок не установится правильно в прорезь между клапанными втулками.
5. Надавите направляющее устройство 5 вниз до полной остановки (стрелка) (см. рис. 2.39). После этого надавите пальцем на рифленый болт патрона 4 (стрелка). Направляющее устройство 5 должно быть установлено вертикально (по возможности) на патроне 4 во избежание заклинивания патрона 4.
Рис. 2.39. Надавите направляющее устройство 5 вниз до полной остановки (стрелка).
6. Ослабьте патрон 4 и направляющее устройство 5 и снимите их. Клапанные сухари снимаются автоматически.
7. Проверьте нахождение сухарей 6 в патроне 4, повторите, если необходимо, операции с 4 по 6 (см. рис. 2.40).

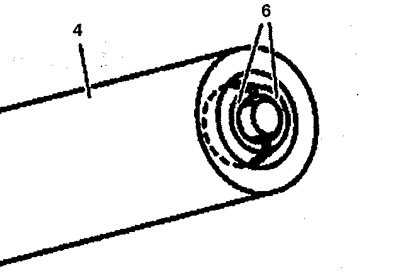

Рис. 2.40. Проверьте нахождение сухарей в патроне.
8. Снимите направляющую втулку 3, фиксатор пружины 7 и пружину 8 (см. рис. 2.41).

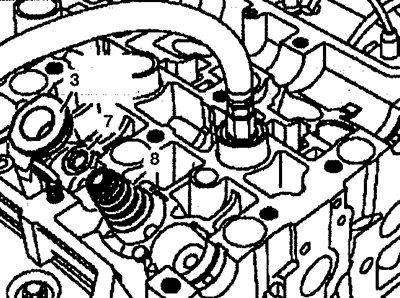

Рис. 2.41. Снимите направляющую втулку 3, фиксатор пружины 7 и пружину 8.
9. Снимите сальник стержня клапана 1 с помощью плоскогубцев 9 (см. рис. 2.42).
Рис. 2.42. Снимите сальник стержня клапана с помощью плоскогубцев.
10. Снимите тарелку пружины, проверьте отсутствие повреждений и, при необходимости, замените ее и установите новую.
11. Установите защитную крышку 11 на стержень клапана (см. рис. 2.43).
Рис. 2.43. Установите защитную крышку на стержень клапана.
12. Установите новый фиксатор 10 на стержень клапана и запрессуйте его с помощью инструмента 12.
13. Снимите защитную крышку 11.
14. Установите пружину 8 и фиксатор пружины 7 (см. рис. 2.44).
Смотрите полную версию на сайте AutoInstruction.ru

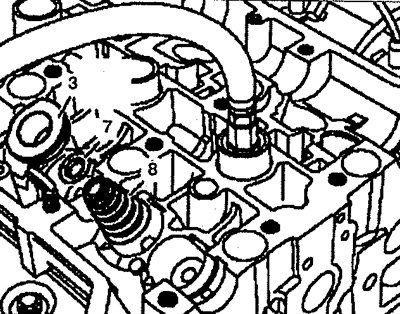

Рис. 2.44. Установите пружину и фиксатор пружины.
15. Установите направляющую втулку 3 в головку блока цилиндров (см. рис. 2.45).
Рис. 2.45. Установка сухарей клапана.
16. Установите патрон 4 с сухарями клапана и вставьте их в направляющую втулку 3, прицепив рычаг 5 к крепежному инструменту 2, и легко затяните его на два болта патрона 4. Надавите направляющее устройство 5 вниз до полной остановки (стрелка). После этого выньте рифленый болт из патрона 4 (стрелка) и через некоторое время ослабьте направляющее устройство 5 (см. рис. 2.45). Сухари устанавливаются автоматически.
17. Снимите все дополнительные приспособления с головки блока цилиндров, за исключением переходника с соединителем 1.
18. Проверьте правильность установки сухарей 6. Снимите шланг подачи воздуха с головки блока цилиндров с переходником (см. рис.2.46).
Рис. 2.46. Проверка установки сухарей клапана.
