Снятие
1. Снимите поршень.
2. Измерьте зазоры между поршневыми кольцами и канавкой в поршне (см. рис. 2.52).
Рис. 2.52. Измерение зазоров между поршневыми кольцами и канавкой в поршне.
3. Снимите кольца (см. рис.2.53).
Рис. 2.53. Измерение зазора в замке колец.
Таблица 2.2. Зазоры поршневых колец
4. Измерьте зазор в замке колец (см. рис.2.54). Зазоры поршневых колец приведены в таблице 2.2.
Установка
5. Установка производится в порядке, обратном снятию. Измерьте ширину новых колец. Устанавливайте кольца одинаковой ширины. Установите цилиндрическое пружинное кольцо 5 замком на 180° от замка маслосъемного кольца (стрелка).

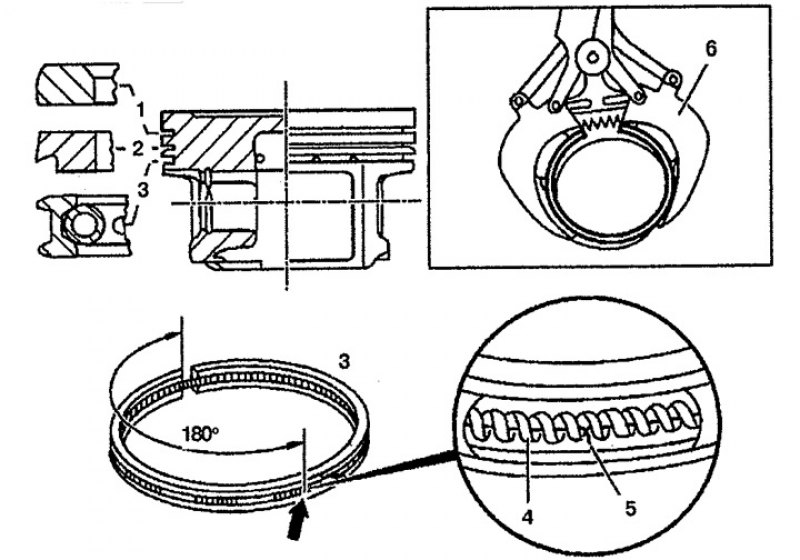

Рис. 2.54. Поршневые кольца. 1. Верхнее компрессионное кольцо, 2. Нижнее компрессионное кольцо, 3. Маслосъемное кольцо, 4. Цилиндрическое пружинное кольцо, 5. Кольцо с насечками, 6. Щипцы.
