2. Притрите седла клапанов. Измерьте ширину седел клапанов, если необходимо откорректируйте ее (углы а и Р) (см. рис. 2.49).

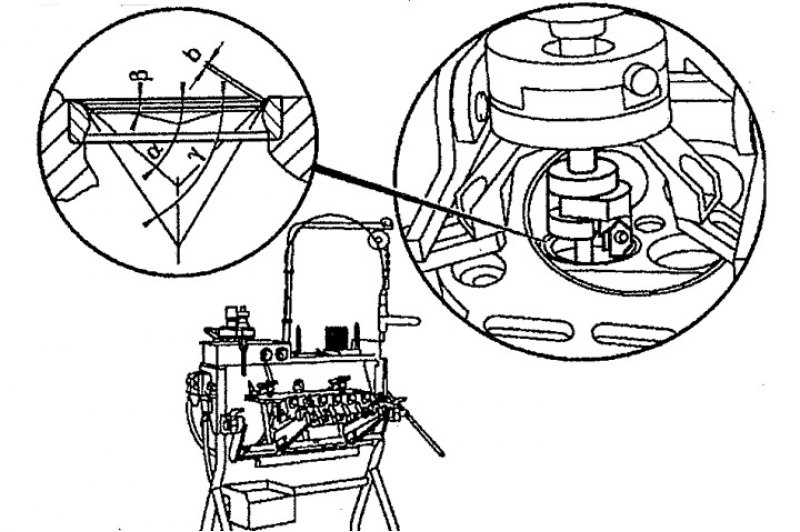

Рис. 2.49. Углы седла клапана.
b. Ширина седла клапана,
α. Угол седла клапана,
β. Верхний корректировочный угол,
γ. Нижний корректировочный угол.
3. Измерьте расстояние от кончика стержня клапана до подшипника распределительного вала (расстояние Т) (см. рис. 2.50). Для этого вставьте круглую трубку в отверстие под подшипник распределительного вала и измерьте расстояние Т. Если измеренная величина без корректировки клапанного зазора меньше, чем требуемая, замените кольцо седла клапана или головку блока цилиндров.

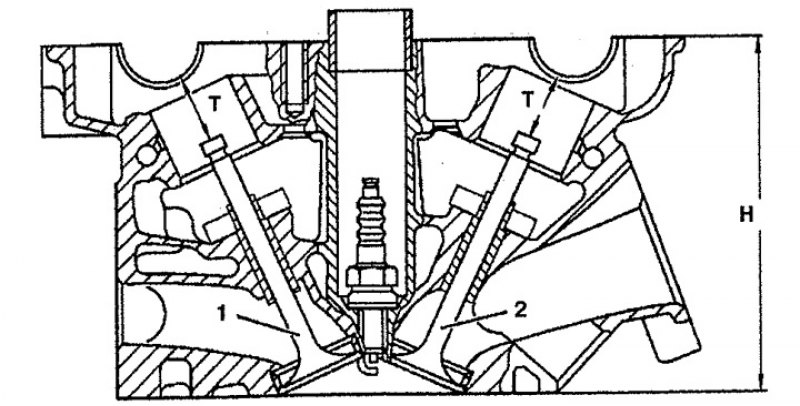

Рис. 2.50. Проверка расстояния от кончика стержня клапана до подшипника распределительного вала. 1. Выпускной, клапан, 2. Впускной клапан. Н. Высота головки блока цилиндров. Т. Расстояние от кончика стержня клапана до подшипника распределительного вала.
4. Установите все снятые элементы в порядке, обратном снятию.

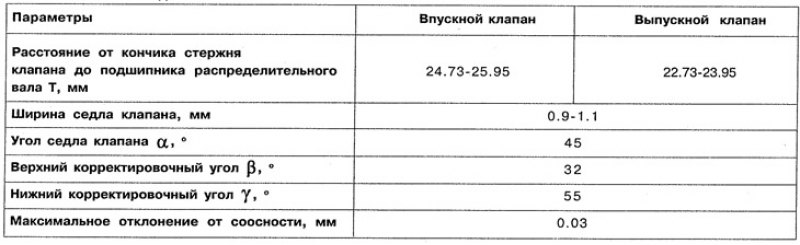

Углы седел клапанов приведены в табл. 2.1.
