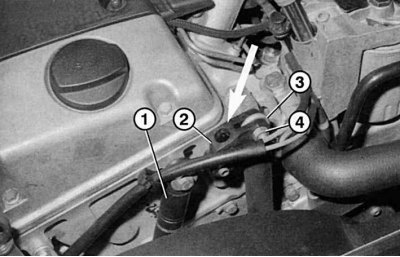

Рис. 4.24. Натяжитель ремня привода вспомогательных агрегатов: 1 – гаситель колебаний; 2 – натяжитель; 3 – пружина; 4 – гайка
Ремень привода вспомогательных агрегатов на рабочей стороне имеет несколько V-образных канавок, предотвращающих проскальзывание ремня. В зависимости от того, оснащен автомобиль кондиционером или нет, ремень имеет различные положения и схемы хода. Сначала точно определите, какой ремень используется в вашем автомобиле. Натяжение ремня привода вспомогательных агрегатов не проверяется, на всех двигателях оно автоматически поддерживается роликом с пружинной регулировкой (рис. 4.24). На форкамерных двигателях на рычаге натяжителя устанавливается дополнительный гаситель колебаний. Ремень привода вспомогательных агрегатов имеет большой срок службы.
Последовательность работ
"30 000 км каждый год"
1. Выключите зажигание.

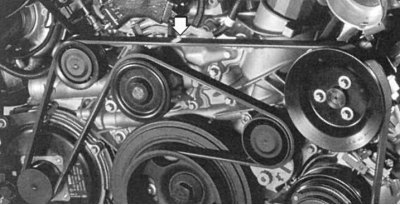

Рис. 4.25. Установка правильного положения ремня
2. Ремень привода вспомогательных агрегатов промаркируйте мелом в хорошо просматриваемом месте (рис. 4.25).
3. Включите рычаг переключения передач в нейтральное положение, поставьте автомобиль на стояночный тормоз. Проворачивайте коленчатый вал с помощью торцового ключа 27 до появления меловой маркировки на ремне. Двигатель вращайте только по часовой стрелке!
4. Проверните коленчатый вал полностью несколько раз.
5. Проверьте наружную поверхность ремня. Его следует заменить, если вы обнаружили следующие дефекты:
- неравномерные следы износа на краях ремня;
- пористая поверхность или образовавшаяся «бахрома»;
- порезы на ремне;
- следы масла или жира.
