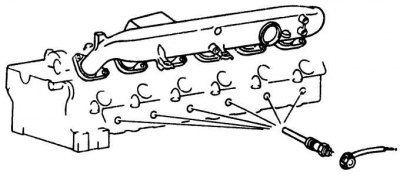

Расположение свечи накаливания на дизельном двигателе с турбонаддувом
Проверка
1. Подсоедините вольтметр между питающей шиной свечей накаливания и массой. Включите зажигание и проверьте, что напряжение к свечам подается в соответствующий отрезок времени. Время подачи напряжения к свечам накаливания увеличивается при более низких температурах и уменьшается при повышении температуры. Если напряжение подается к свечам накаливания, значит реле и электрическая проводка исправны.
2. Для проверки исправности свечи накаливания отсоедините от нее шину подачи напряжения. Используя тестер, проверьте сопротивление между контактом в верхней части свечи и корпусом свечи. Сопротивление свечи накаливания составляет 1,5 Ом и, если тестер показывает большее сопротивление, свеча накаливания неисправна.
3. При наличии амперметра, измеряющего большие токи, подсоедините его между питающей шиной и верхним контактом свечи накаливания. Подайте напряжение на свечу накаливания и измерьте ток, потребляемый свечой. Если ток, потребляемый свечой, превышает 15 А, значит, свеча накаливания неисправна.
Снятие

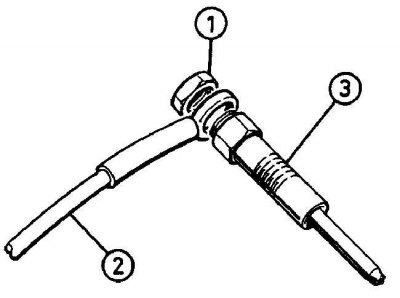

Элементы подсоединения питающей шины к свече накаливания
1 – гайка; 2 – питающая шина; 3 – свеча накаливания
Расположение свечи накаливания на дизельном двигателе без турбонаддува
1. Снимите провод массы с аккумулятора.
2. Отвинтите гайку и снимите питающую шину с верхней части свечи накаливания (см. рис. Элементы подсоединения питающей шины к свече накаливания).
3. Вывинтите свечу накаливания из головки блока цилиндров (см. рис. Расположение свечи накаливания на дизельном двигателе без турбонаддува).
Проверка свечей накаливания, снятых с двигателя
1. Проверьте каждую свечу накаливания на наличие механических повреждений. Обожженные или разрушенные кончики свечи накаливания могут быть от плохой струи распыления топлива форсункой. Если имеется такое повреждение необходимо проверить и при необходимости заменить топливные форсунки.
2. Если свечи накаливания не имеют механических повреждений, проверьте их электрическое сопротивление, которое должно быть меньше 1,5 Ом.
3. Работоспособность свечей накаливания можно проверить, подавая на них 12 вольт. При этом они должны нагреваться равномерно и за требуемый интервал времени. При этом необходимо соблюдать предосторожности:
- Держать свечу накаливания специальным зажимом или плоскогубцами.
- Электрическая цепь питания свечи накаливания должна иметь плавкий предохранитель.
- После проверки свеча накаливания должна охлаждаться в течение нескольких минут.
4. Свеча накаливания в хорошем состоянии нагревается до покраснения рабочего коника в течение 5 секунд. При более длительном нагреве или нагреве в средней части, а не на конце свечи свеча неисправна и подлежит замене.
Установка
1. Установка производится в последовательности, обратной снятию. При этом резьбовую часть свечи накаливания необходимо смазать антипригарным составом на основе меди.
