Снятие
Предупреждение! Если система предпускового подогрева только что работала или двигатель только что выключился, свечи накаливания будут очень горячими.
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи. Для доступа к свечам накаливания снимите элементы, описанные в главе 1, пункт 11.
2. Отвинтите гайку крепления токовой шины к свече накаливания. Обратите внимание, что питающий провод подсоединяется к токовой шине на свече накаливания цилиндра №1 (рис. 5С.1-5С.З).

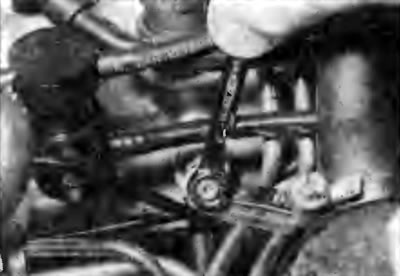

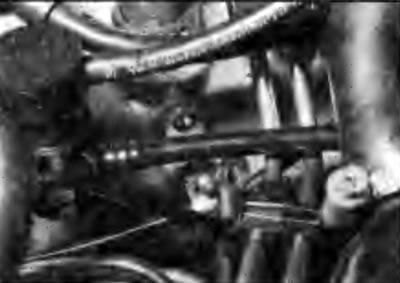

Рис. 5С.1. Отворачивание гайки крепления токовой шины к свече накаливания | Рис. 5С.2. Отсоединение токовой шины от свечи накаливания |
Рис. 5С.З. Отсоединение разъема от свечи накаливания
3. При необходимости сместите в сторону любые трубы и провода, чтобы улучшить доступ к снимаемой свече накаливания.
4. Отвинтите свечу накаливания и извлеките из блока цилиндров (рис. 5С.4).

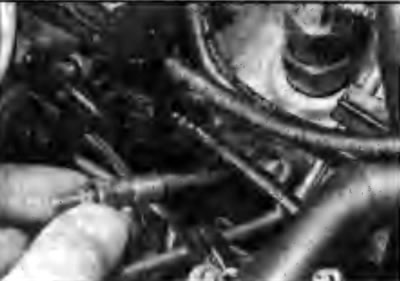

Рис. 5С.4. Снятие свечи накаливания
Проверка
5. Проверьте каждую свечу накаливания на наличие механических повреждений Обожженные или разрушенные кончики свечи накаливания могут быть от плохой струи распыления топлива форсункой. Если имеется такое повреждение, необходимо проверить и при необходимости заменить топливные форсунки.
6. Если свечи накаливания не имеют механических повреждений, проверьте их электрическое сопротивление, которое должно быть менее 1,5 Ом.
7. Работоспособность свечей накаливания можно проверить, подавая на них напряжение 12 В. При этом они должны нагреваться равномерно и за требуемый интервал времени. При этом необходимо соблюдать предосторожности:
- a) Держите свечу накаливания специальным зажимом или плоскогубцами.
- b) Электрическая цепь питания свечи накаливания должна иметь плавкий предохранитель.
- c) После проверки свеча накаливания должна охлаждаться в течение нескольких минут.
8. Свеча накаливания в хорошем состоянии нагревается до покраснения рабочего кончика в течение 5 секунд. При более длительном нагреве или нагреве в средней части, а не на конце свечи, свеча неисправна и подлежит замене.
Установка
9. Установка проводится в последовательности, обратной снятию. При этом резьбовую часть свечи необходимо смазать антипригарным составом на основе меди.
10. Установите все элементы, предварительно снятые для доступа к свечам накаливания.
