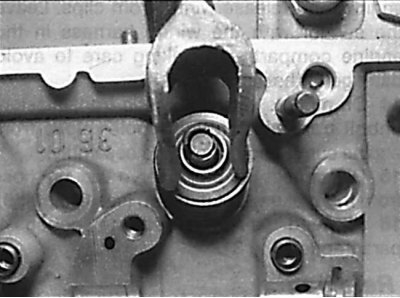

Сжатие клапанной пружины специальным приспособлением

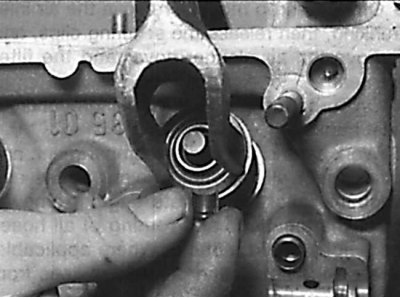

Снятие сухарей с торца клапана

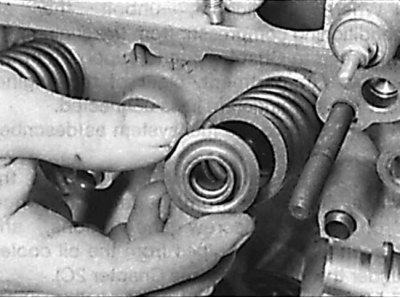

Снятие верхней тарелки пружины

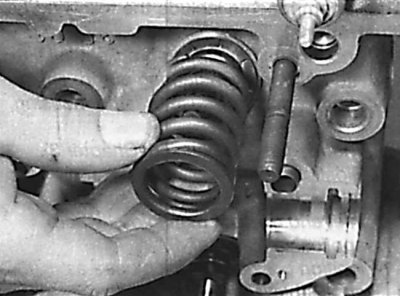

Снятие клапанной пружины
Снятие маслоотражательного колпачка

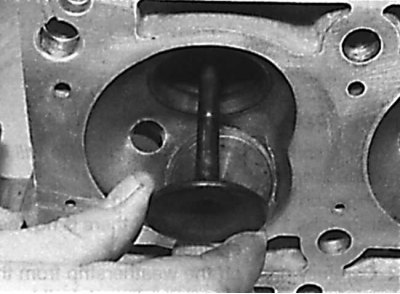

Снятие нижнего гнезда пружины

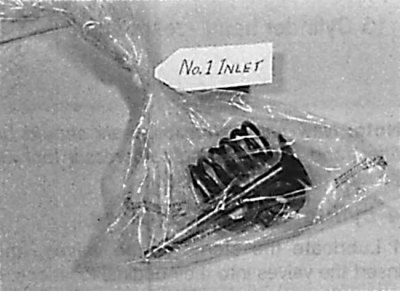

Извлечение клапана через камеру сгорания

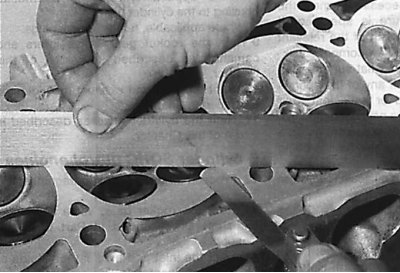

Хранение элементов одного клапана в полиэтиленовом пакете
1. Снимите головку блока цилиндров.
2. Снимите впускной и выпускной коллекторы.
3. Снимите механизм привода клапанов, гидравлические толкатели и распределительный вал.
4. Вывинтите свечи зажигания.
5. Отвинтите кожух термостата от головки блока цилиндров.
6. Используя приспособление для сжатия пружины клапана, сожмите каждую пружину и снимите сухари с торца клапана. Снимите приспособление для сжатия пружины и извлеките тарелку пружины и пружину (см. рис. Сжатие клапанной пружины специальным приспособлением, Снятие сухарей с торца клапана, Снятие верхней тарелки пружины, Снятие клапанной пружины).
7. Соблюдая осторожность, плоскогубцами снимите со штока клапана маслоотража тельный колпачок (см. рис. Снятие маслоотражательного колпачка).
8. Когда пружина клапана сжата и чашка пружины не снимается с сухарей, необходимо ударить молотком через деревянный брусок по чашке пружины, что приведет к освобождению сухарей.
9. Извлеките клапан через камеру сгорания. Каждый клапан храните в отдельном полиэтиленовом пакете вместе с тарелкой пружины, пружиной, гнездом пружины и сухарями для дальнейшей установки их на свои места (см. рис. Извлечение клапана через камеру сгорания, Хранение элементов одного клапана в полиэтиленовом пакете).
6-цилиндровые бензиновые двигатели SOHC
1. Снимите головку блока цилиндров.
2. Снимите впускной и выпускной коллекторы.
3. Снимите механизм привода клапанов, гидравлические толкатели и распределительный вал.
4. Вывинтите свечи зажигания.
5. Отвинтите кожух термостата от головки блока цилиндров.
6. Используя приспособление для сжатия пружины клапана, сожмите каждую пружину и снимите сухари с торца клапана. Снимите приспособление для сжатия пружины и извлеките тарелку пружины и пружину.
7. Соблюдая осторожность, плоскогубцами снимите со штока клапана маслоотражательный колпачок.
8. Когда пружина клапана сжата и чашка пружины не снимается с сухарей, необходимо ударить молотком через деревянный брусок по чашке пружины, что приведет к освобождению сухарей.
9. Извлеките клапан через камеру сгорания. Каждый клапан храните в отдельном полиэтиленовом пакете вместе с тарелкой пружины, пружиной, гнездом пружины и сухарями для дальнейшей установки их на свои места.
6-цилиндровые бензиновые двигатели DOHC
1. Снимите головку блока цилиндров.
2. Снимите впускной и выпускной коллекторы.
3. Снимите механизм привода клапанов, гидравлические толкатели и распределительный вал.
4. Вывинтите свечи зажигания.
5. Отвинтите кожух термостата от головки блока цилиндров.
6. Используя приспособление для сжатия пружины клапана, сожмите каждую пружину и снимите сухари с торца клапана. Снимите приспособление для сжатия пружины и извлеките тарелку пружины и пружину. На ранних моделях на каждый клапан устанавливались по две пружины.
(Материал скопирован с онлайн-ресурса: «AutoInstruction.ru»)
7. Соблюдая осторожность, плоскогубцами снимите со штока клапана маслоотражательный колпачок.
8. Когда пружина клапана сжата и чашка пружины не снимается с сухарей, необходимо ударить молотком через деревянный брусок по чашке пружины, что приведет к освобождению сухарей.
9. Извлеките клапан через камеру сгорания. Каждый клапан храните в отдельном полиэтиленовом пакете вместе с тарелкой пружины, пружиной, гнездом пружины и сухарями для дальнейшей установки их на свои места.
Дизельные двигатели
1. Снимите головку блока цилиндров.
2. Снимите впускной и выпускной коллекторы.
3. Снимите механизм привода клапанов, гидравлические толкатели и распределительный вал.
4. При необходимости вывинтите свечи накаливания.
5. Отвинтите кожух термостата от головки блока цилиндров.
6. Используя приспособление для сжатия пружины клапана, сожмите каждую пружину и снимите сухари с торца клапана. Снимите приспособление для сжатия пружины и извлеките тарелку пружины и пружину.
7. Соблюдая осторожность, плоскогубцами снимите со штока клапана маслоотража тельный колпачок.
8. Когда пружина клапана сжата и чашка пружины не снимается с сухарей, необходимо ударить молотком через деревянный брусок по чашке пружины, что приведет к освобождению сухарей.
9. Извлеките клапан через камеру сгорания. Каждый клапан храните в отдельном полиэтиленовом пакете вместе с тарелкой пружины, пружиной, гнездом пружины и сухарями для дальнейшей установки их на свои места.
