Снятие
Передний трос
Внимание! При установке переднего троса стояночного тормоза необходимо использовать новый болт крепления троса к компенсационной пластине.
Расположение деталей компенсационного механизма стояночного тормоза
1 – кронштейн регулятора; 2 – опорный кронштейн; 3 – регулировочный болт; 4 – направляющий кронштейн; 5 – промежуточный рычаг; 6 – компенсационная пластина; 7 – скоба крепления пружины; 8 – задний трос стояночного тормоза; 9 – возвратная пружина; 10 – скоба крепления оболочки троса; 11 – кронштейн; 12 – уплотнение; 13 – передний трос стояночного тормоза
1. Снимите сиденье водителя и центральную консоль.
2. Отсоедините трос от педали стояночного тормоза.
3. Отсоедините возвратную пружину и снимите ее с компенсационной пластины (см. рис. Расположение деталей компенсационного механизма стояночного тормоза).
4. Отвинтите болт, крепящий заднюю часть переднего троса к выравнивающей пластине. При установке необходимо использовать новый болт.
5. Отметьте расположение переднего троса стояночного тормоза, извлеките его из скоб крепления и фиксаторов и снимите его.
Задний трос
Внимание! При установке заднего троса необходимо использовать новый болт крепления троса к крепежному элементу ступицы.

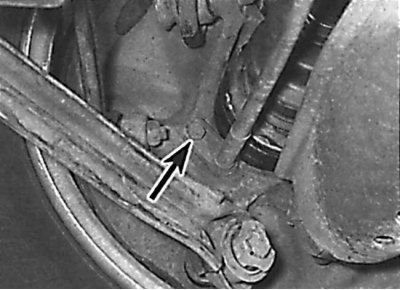

Расположение болта крепления задней части стояночного тормоза к крепежному элементу задней ступицы

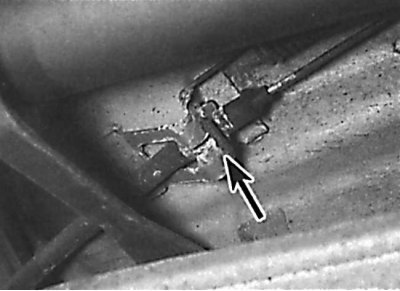

Расположение скобы крепления оболочки заднего троса стояночного тормоза
1. Снимите тормозные колодки стояночного тормоза, соответствующего колеса и отсоедините конец троса от раздвижного механизма.
2. Отвинтите болт, крепящий оболочку троса к ступице, и снимите трос с задней части тормозного щита (см. рис. Расположение болта крепления задней части стояночного тормоза к крепежному элементу задней ступицы).
3. Отсоедините возвратную пружину и снимите ее со скобы крепления компенсаци онной пластины.
4. Снимите скобу, крепящую переднюю часть оболочки троса стояночного тормоза к кронштейну на днище кузова. Отсоедините трос от компенсационной пластины и извлеките его из-под автомобиля (см. рис. Расположение скобы крепления оболочки заднего троса стояночного тормоза).
Установка
Передний трос
1. Установка производится в последовательности, обратной снятию. Используйте новый болт для крепления задней части троса к выравнивающей пластине. Отрегулируйте работу стояночного тормоза.
(Источник статьи доступен на портале www.Autoinstruction.ru)
Задний трос
1. Установка производится в последовательности, обратной снятию. Для крепления троса к крепежному элементу ступицы используйте новый болт. Отрегулируйте стояночный тормоз.
