Регулировка газораспределения: А - метка на распределительном вале; Б - метка на шкиве коленчатого вала; 1 - неподвижная метка; 2 - подвижная метка
Снятие
Данная операция выполняется на снятом с автомобиля двигателе при каждом снятии цепи привода распределительного вала (для снятия головки цилиндров и распределительного вала), за исключением замены цепи.

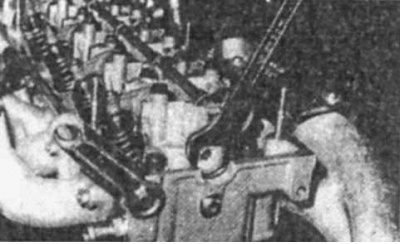

Блокировка от проворачивания распределительного вала двигателя М 102
1. Отверните винты крепления крышки распределителя зажигания.
2. Отсоедините от свечей зажигания провода высокого напряжения.
3. Снимите крышку головки цилиндров с проводами высокого напряжения и крышкой распределителя зажигания.
Примечание. Если крышка головки цилиндров снимается с трудом, запрещается стучать по ней молотком во избежание растрескивания. Подденьте крышку, соблюдая меры предосторожности.
4. Снимите ротор распределителя, ведущую пластину и помехоподавительную крышку.
(Информация представлена на сайте: «www.Autoinstruction.ru»)
5. Отверните болты крепления верхней крышки привода распределительного вала. Выньте прокладку крышки.
6. Снимите верхнюю крышку, ударяя деревянным молотком по оси распределительного вала.
7. Поверните коленчатый вал до выхода поршня 1-го цилиндра в ВМТ.
8. Отверните винтовую пробку натяжного устройства цепи. Выньте уплотнительное кольцо и пружину.
Внимание! Отворачивайте винтовую пробку с осторожностью, чтобы избежать выброса пружины.
9. Снимите нижнее кольцо.
10. Снимите натяжное устройство.
11. Для облегчения проворачивания коленчатого вала выверните свечи зажигания.
12. Убедитесь в том, что коленчатый вал по-прежнему находится в положении, соответствующем ВМТ поршня 1-го цилиндра (неподвижный выступ должен быть напротив подвижной метки — см. иллюстрацию Регулировка газораспределения).
13. Проверьте, совпадают ли подвижная метка на распределительном вале (отверстия в буртике) и неподвижная метка на головке цилиндров.
14. Снимите картер двигателя.
15. Заблокируйте маховик от проворачивания.
16. Снимите шкив коленчатого вала с демпфером, отвернув центральный болт.
17. Снимите тарельчатые шайбы.
18. Снимите крышку распределительного механизма.
19. Пометьте краской взаимное положение цепи и звездочек коленчатого и распределительного валов.
20. Нанесите метки на звездочку распределительного вала и на сам вал.
21. Снимите успокоитель цепи инерционным съемником.
22. Снимите звездочку распределительного вала, отвернув болты крепления.
23. Ослабьте натяжение цепи привода масляного насоса и снимите ее.
24. Снимите цепь привода распределительного вала.
Установка
1. Убедитесь в том, что коленчатый и распределительный валы находятся в положении регулировки газораспределения.
2. Наденьте цепь на звездочку распределительного вала, обеспечив совпадение меток.
3. Установите звездочку на распределительный вал, убедившись в совпадении меток.
4. Установите успокоитель цепи.
5. Наденьте цепь привода масляного насоса.
6. В дальнейшем установка производится в порядке, обратном снятию.
7. Залейте масло и охлаждающую жидкость.
8. Удалите воздух из системы охлаждения.
