Разность давления между отдельными цилиндрами должна составлять максимум 1,5 бар. Если разница в давлениях составляет более 1,5 бар, то это признак дефектных клапанов, изношенных поршневых колец или направляющих цилиндра. Если достигнут предел износа, двигатель нужно отремонтировать или заменить.
Давление сжатия должно составлять: для 4-цилиндрового двигателя 10–14 бар, для 6-цилиндрового около 12 бар.
1. Для контроля компрессии прогрейте двигатель. После достижения рабочей температуры охлаждающей жидкости проедьте еще 5 км, чтобы обеспечить достаточную температуру моторного масла.
2. Приподнимите капот двигателя.
(Перейдите к источнику по ссылке: www.Autoinstruction.ru)
3. Двигатель объемом 1,8/2,0 л: выключите зажигание. Датчик позиции коленчатого вала (L5) отсоедините от PMS-прибора управления.

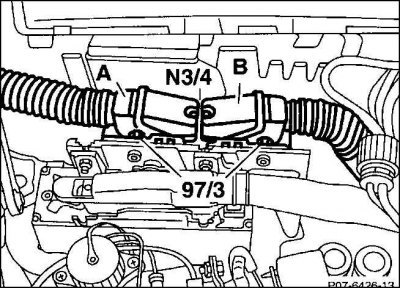

4. Двигатель объемом 2,2/2,8 л: выключите зажигание. Снимите покрытие прибора управления позади передней стенки кузова. Отсоедините штеккер (А) от HFM-прибора управления (N3/4).
5. Выкрутите все свечи зажигания.
6. Несколько раз прокрутите двигатель стартером, чтобы удалить отложения и сажу.
Предупреждение! Установите коробку передач в положение холостого хода и затяните стояночный тормоз. Во время прокручивания не наклоняйтесь над двигателем: опасность травмы!
7. Прибор контроля компрессии (01) в соответствии с инструкцией по эксплуатации вставьте или вкрутите штоком (04) в отверстие свечи зажигания. Введите новый лист для диаграммы (03), (02) промежуточная деталь.
8. Поручите помощнику нажать педаль акселератора до упора и держать ее до конца проверки нажатой.
9. Двигатель должен сделать около восьми оборотов, пока не будет фиксироваться подъем давления измерительным прибором.
10. Один за другим проверьте все цилиндры и сравните с номинальным значением.
11. Затем вставьте свечи зажигания.
12. При выключенном зажигании наденьте датчик позиции коленчатого вала на PMS или HFM-прибор управления. Установите крышку управляющего прибора HFM.
13. Закройте капот.
