Снятие

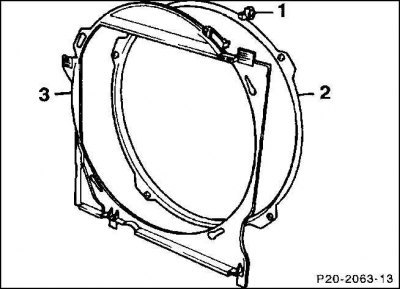

1. Вытяните фиксирующий язычок (1) из кольца кожуха вентилятора (2). Поверните обшивку в направлении выбитой стрелки "open" и снимите, поворачивая крыльчатку вентилятора.
2. Ослабьте болт (16) на 1/4–1/2 оборота. Поверните гайку (5) влево, тем самым ослабьте ремень и снимите его. Дополнительно изображенные детали: 13 – указатель регулировки, стрелка – второе деление.
Установка
1. Натягивающий ролик; 2. Ременный шкив коленчатого вала; 3. Охлаждающий компрессор (кондиционер); 5. Вентилятор; 7. Воздушный насос; 8. Генератор; 9. Направляющий ролик; 10. Насос усилителя рулевого управления; 11. Насос охлаждающей жидкости
Длина: 2337 мм или 2440 мм (с кондиционером)
1. Проверьте профиль ременных шкивов и натягивающего устройства на отсутствие повреждений и загрязнений, в случае необходимости почистите или замените. При этом обращайте внимание на выбитые места опоры натягивающего устройства и лунки на ременных шкивах.
2. Клиновые ребристые ремни с отложениями грязи между ребрами, ослабленными ребрами, трещинами, бахромой и сломанными ребрами обязательно замените.
3. Наложите клиновой ремень, начиная с натягивающего ролика, согласно последовательности нумерации на рисунке.
4. Установите указатель регулировки на маркировку (1).
5. Поверните натяжную гайку (5) направо, пока указатель регулировки (13) не совпадет с маркировкой (2).
[Статья перепечатана с ресурса: AutoInstruction]
6. Затяните болт (16) с моментом 75 Н·м.
7. Визуально проконтролируйте посадку ремня на ременных шкивах.
8. Установите кольцо кожуха вентилятора, поверните и зафиксируйте.
