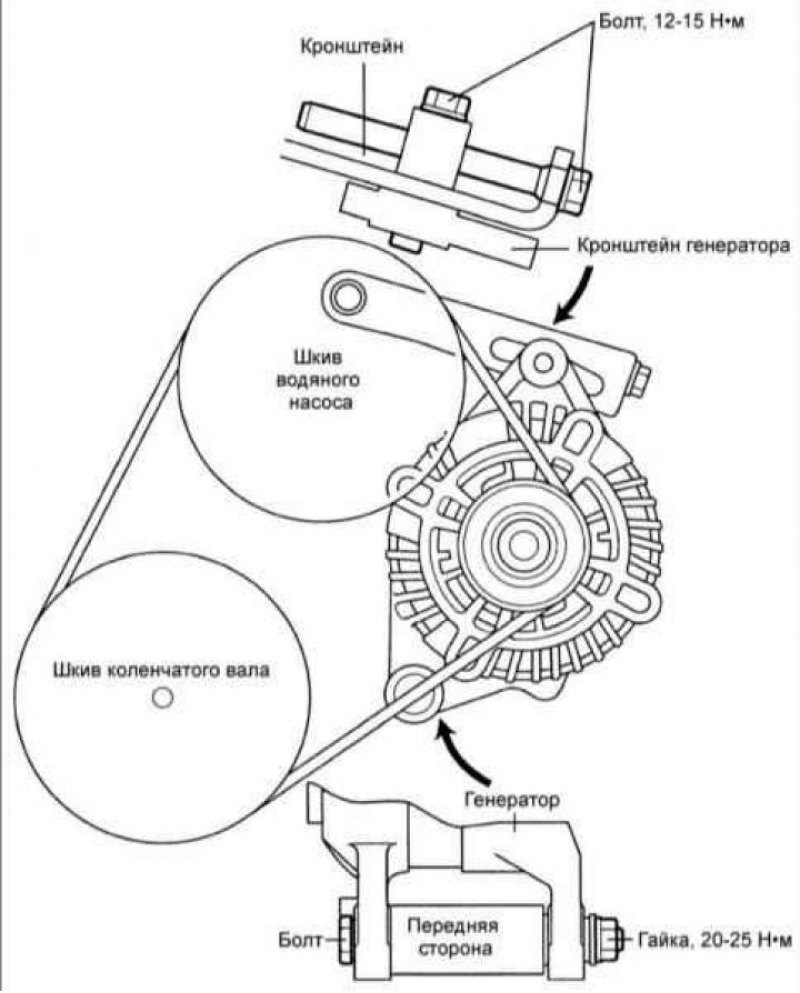

Снятие

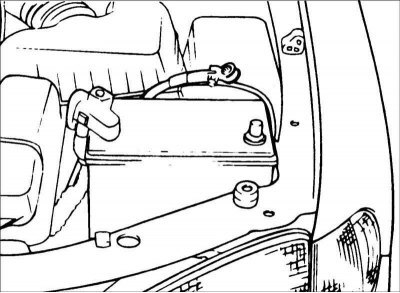

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

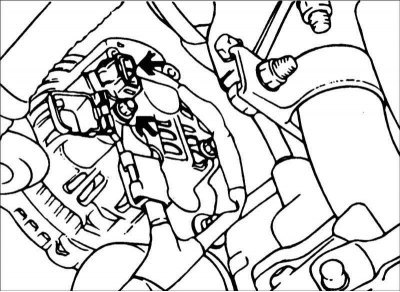

2. Отсоедините разъем от генератора и провод от клеммы «B » генератора.

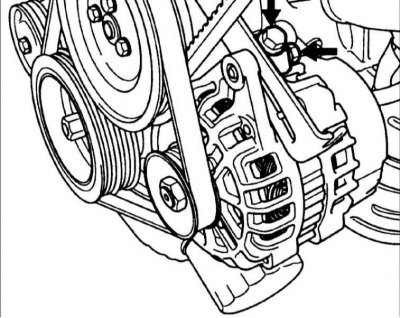

3. Ослабьте регулировочный болт натяжения ремня и выверните болт крепления генератора.

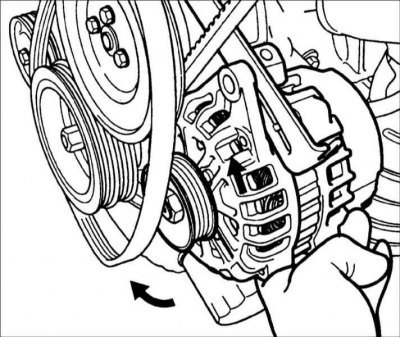

4. Нажимая на генератор в сторону двигателя, снимите ремень привода генератора.

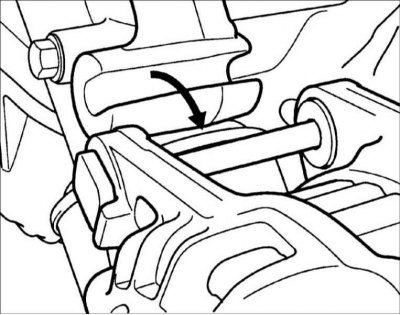

5. Выверните болт и гайки и снимите генератор с автомобиля.
Разборка
 |
 |

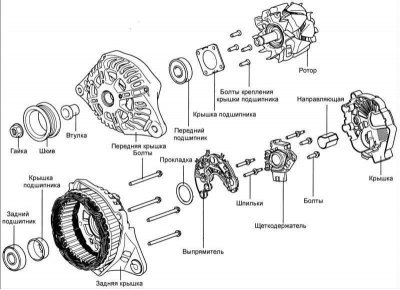

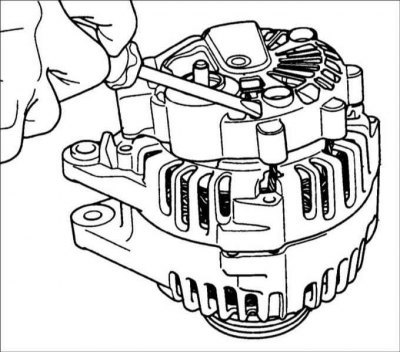

1. Выверните винты и снимите крышку генератора.

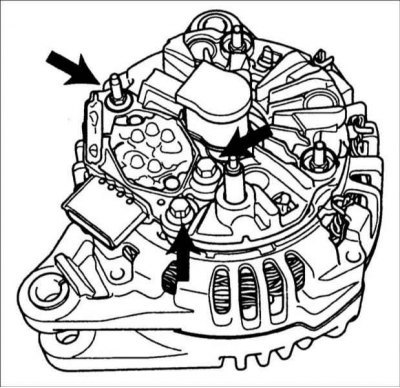

2. Выверните винты и снимите щеткодержатель.

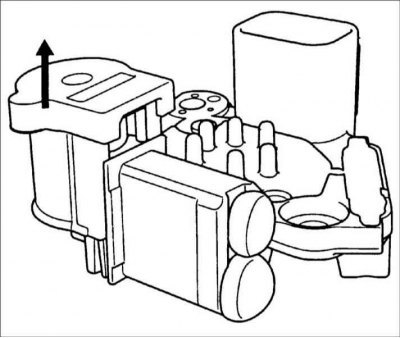

3. Снимите направляющую контактного кольца.

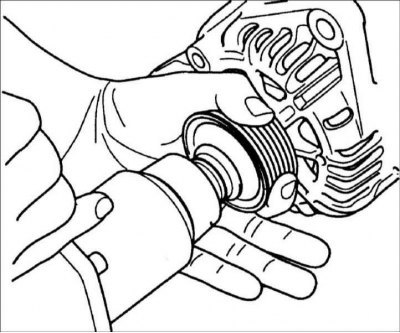

4. Выверните гайку крепления шкива, затем снимите пружинную шайбу, шкив и распорную втулку.

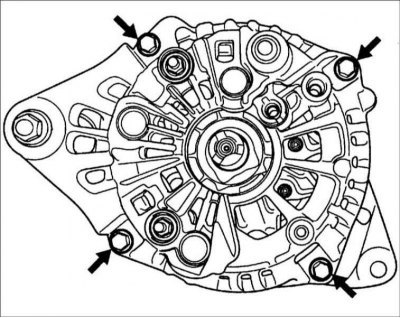

5. Выверните четыре стяжных болта.

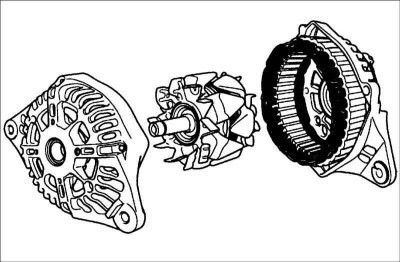

6. Вставьте лезвие двух плоских отверток между передней крышкой и магнитопроводом статора и снимите крышку.
Сборка
Сборка генератора проводится в последовательности, обратной разборке.
Проверка
Ротор

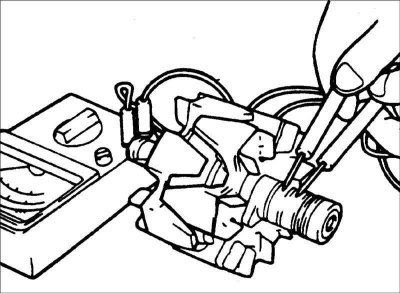

1. Омметром измерьте сопротивление между контактными кольцами. Если сопротивление чрезвычайно низкое, значит, имеется короткое замыкание в обмотке ротора. Если проводимость отсутствует, значит, имеется обрыв в обмотке ротора, при этом необходимо заменить ротор. Сопротивление: 3,1 Ом.

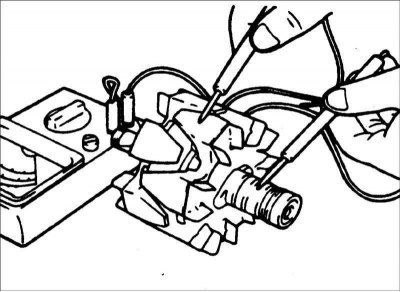

2. Омметром проверьте проводимость между контактным кольцом и якорем ротора. При наличии проводимости, замените ротор.
Статор

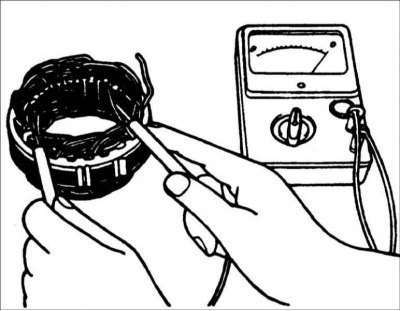

1. Омметром проверьте проводимость между проводами катушки статора. При отсутствии проводимости замените статор.

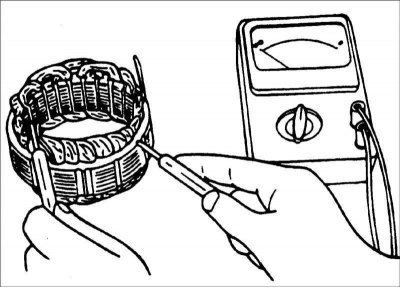

2. Омметром проверьте проводимость между катушками статора и статором. При наличии проводимости, замените статор.
Замена щеток

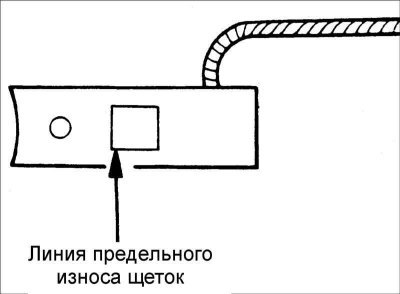

Если щетки изношены до предельной линии, замените их.
1. Отпаяйте плетеный провод и снимите пружину и щетку.
2. Установите пружину щетки и новую щетку в щеткодержатель.
3. Вставьте щетку так, чтобы было расстояние в 2–3 мм между линией предельного износа и торцом щеткодержателя.
4. Припаяйте плетеный провод к щеткодержателю.
Установка
Установка проводится в последовательности, обратной снятию.

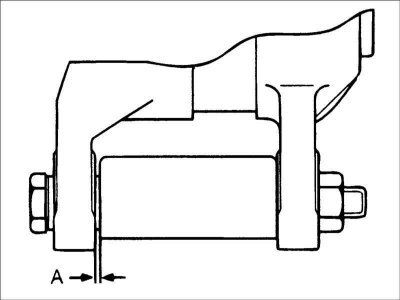

1. Установите генератор на двигатель. Вставьте центральный болт крепления генератора, но не навинчивайте на него гайку.
2. Переместите генератор в одну сторону по центральному болту крепления генератора и измерьте расстояние между опорой генератора и кронштейном. Подберите набор из распорных шайб, соответствующий измеренному расстоянию.
3. Вставьте распорные шайбы и наверните гайку на центральный болт крепления генератора.
