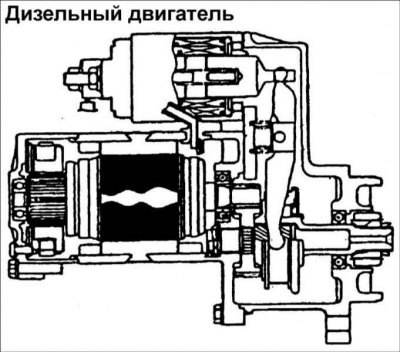

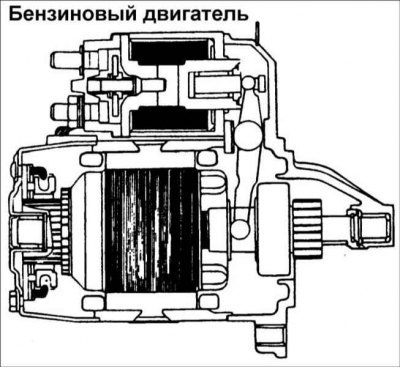

Система запуска включает аккумуляторную батарею, стартер, тяговое реле, замок зажигания, блокирующий выключатель (только на автомобилях с автоматической коробкой передач) и провода.
При включении стартера через обмотку тягового реле стартера начинает протекать ток от аккумуляторной батареи, якорь реле втягивается и контакты реле замыкаются. Одновременно якорь реле через рычаг перемещает обгонную муфту с шестерней. Ступица обгонной муфты поворачивается на винтовых шлицах вала стартера вместе с шестерней, что облегчает ввод ее в зацепление с зубчатым венцом маховика. Через замкнутые контакты тягового реле идет ток, питающий обмотки статора и якоря, и якорь стартера начинает вращаться вместе со ступицей и обгонной муфтой.
После того, как двигатель начинает работать, частота вращения шестерни превышает частоту вращения якоря стартера, обгонная муфта свободно проворачивается и крутящий момент не передается от маховика на вал стартера. После отпускания ключа зажигания цепь питания обмотки тягового реле размыкается, якорь тягового реле пружиной отжимается в исходное положение, контакты реле размыкаются и шестерня привода выходит из зацепления с зубчатым венцом маховика.
