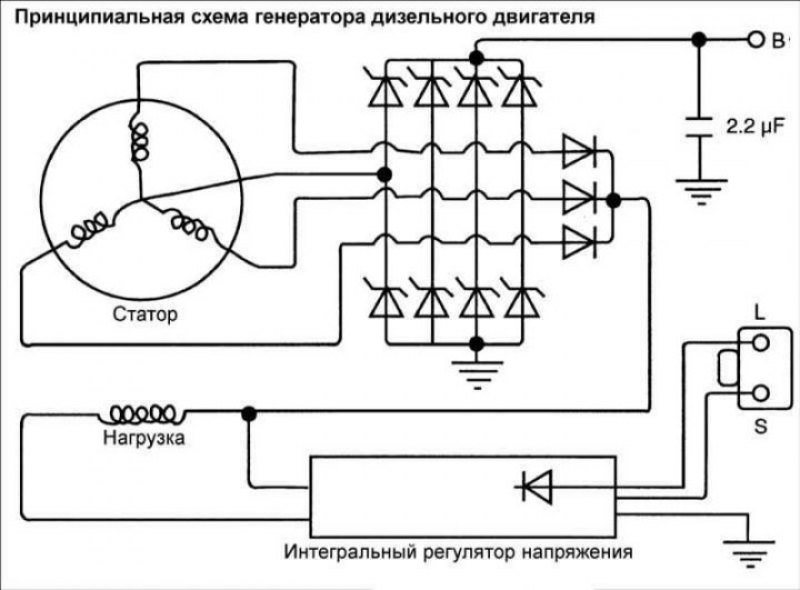

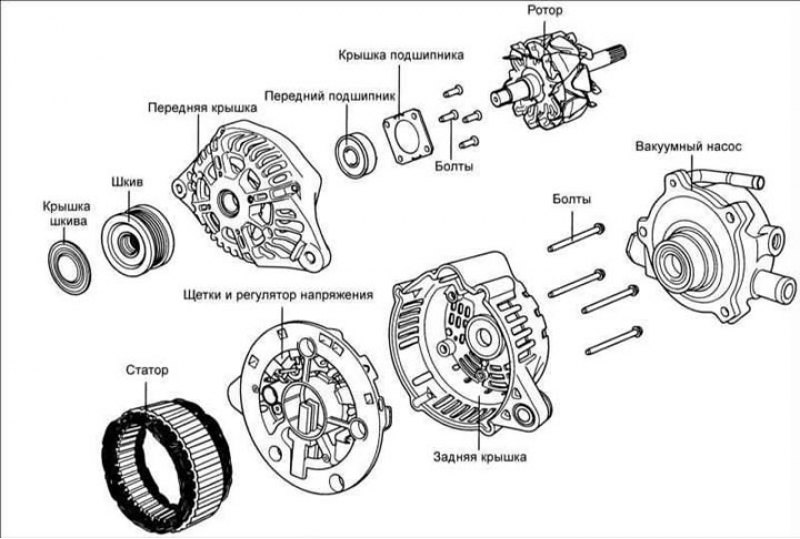

1 – статор 2 – ротор 3 – задняя крышка 4 – щетка 5 – электронный регулятор напряжения 6 – выпрямитель 7 – шкив 8 – передняя крышка 9 – вакуумный насос
Разборка
1. Снимите со шкива крышку.

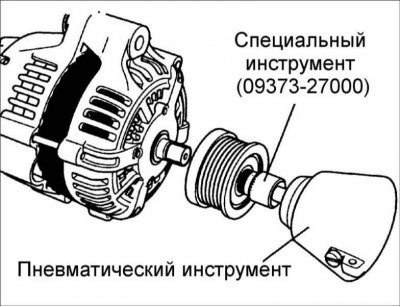

2. Специальным инструментом снимите шкив.

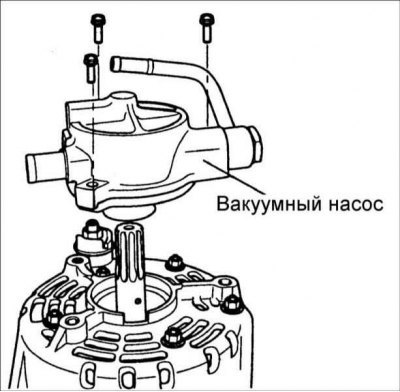

3. Выверните три болта и снимите вакуумный насос.

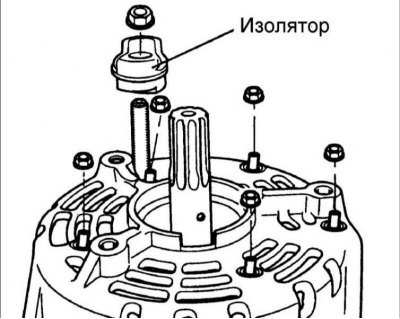

4. Выверните гайки крепления клеммы «В» к задней крышке, снимите изолятор и выверните пять болтов крепления задней крышки.

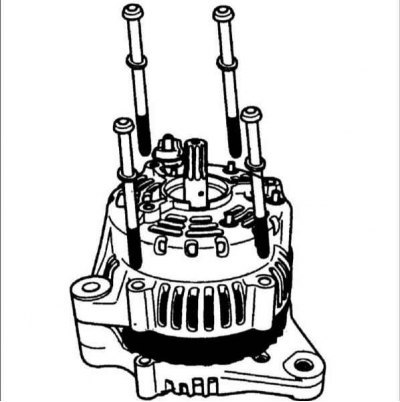

5. Выверните четыре стяжных болта и снимите заднюю крышку.

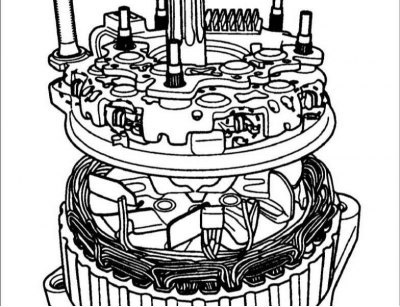

6. Если необходимо снять регулятор напряжения, отпаяйте четыре провода статора от диодов выпрямителя.

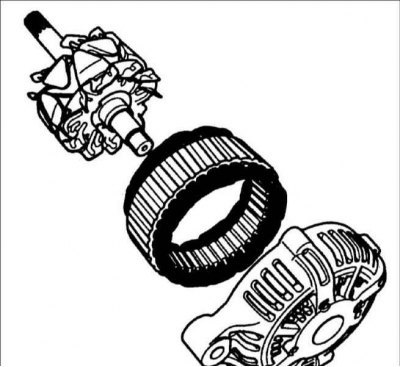

7. Отделите ротор, статор и переднюю крышку.

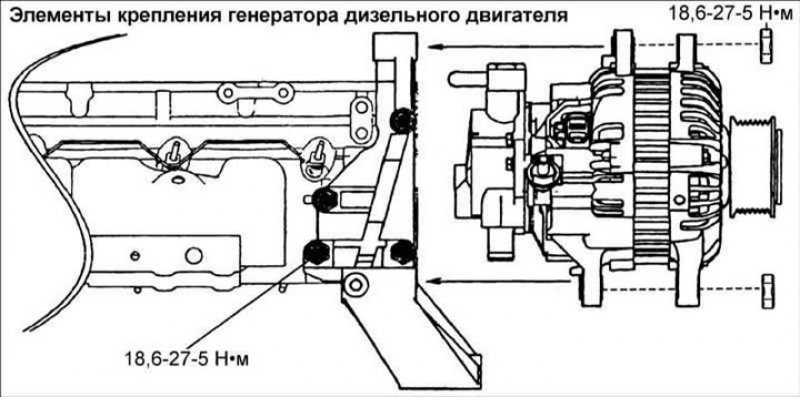

Установка
Предупреждение! Перед установкой подсоедините к генератору масляный шланг.
Предупреждение! После установки генератора подсоедините масляный шланг к патрубку со стороны масляного поддона.
Предупреждение! Зажмите хомут крепления шланга на прямой части патрубка.
Предупреждение! После установки масляной трубки не перегибайте и не приводите в контакт с блоком цилиндров масляную трубку.
