1 – кронштейн; 2 – клапан отключения топлива; 3 – крышка клапана отключения топлива; 4 – крышка; 5 – верхний напорный шланг; 6 – резьбовая крышка; 7 – топливный насос; 8 – крышка топливоналивной горловины; 9 – шланги двухходового клапана; 10 – двухходовой клапан.
Снятие
Предупреждение! Бензин взрывоопасен, поэтому при работе с элементами топливной системы обеспечьте нормальную вентиляцию рабочего места, не пользуйтесь огнем, искрящими устройствами, открытыми пожароопасными световыми приборами и не курите.
Внимание! Перед снятием топливного бака, слейте из него топливо. Очистите топливный бак от паров топлива.
Внимание! Снимите крышку с топливоналивной горловины топливного бака, чтобы выровнять давление в баке с атмосферным давлением.
1. Снимите подушку заднего сидения и отсоедините разъем топливного насоса.
Внимание! Не отсоединяйте от топливного бака топливный фильтр, кроме случая его замены.
2. Ослабьте хомуты и отсоедините от топливного бака шланги подачи и возврата топлива.
3. Отсоедините наливной шланг и широкий шланг от основания наливного шланга.
4. После снятия защиты и лент крепления топливного бака немного опустите топливный бак и отсоедините разъем от датчика уровня топлива.
5. Снимите топливный бак.
Внимание! Закройте все открывшиеся отверстия топливного бака для того, чтобы исключить выход из бака паров топлива.
Предупреждение! Даже в пустом топливном баке есть пары топлива, которые взрывоопасны, поэтому соблюдайте осторожность. Обеспечьте нормальную вентиляцию рабочего места, не пользуйтесь огнем, искрящими устройствами, открытыми пожароопасными световыми приборами и не курите. Как можно скорее очистите топливный бак от паров топлива.
Проверка
Проверьте состояние и при наличии дефектов замените следующие элементы.
1. Поврежденный топливный бак. При наличии утечек топлива из бака очистите бак и проверьте его на наличие следов ржавчины, повреждений и трещин. Поврежденный или подвергнутый действию коррозии топливный бак необходимо заменить.
Внимание! При очистке внутренней поверхности топливного бака не используйте средства, которые могут повредить защитный слой.
(Оригинал опубликован на онлайн-портале: autoinstruction)
2. Внутренне загрязненный, деформированный, поврежденный или ржавый топливопровод.
3. Поврежденную прокладку в верхней части топливного бака.

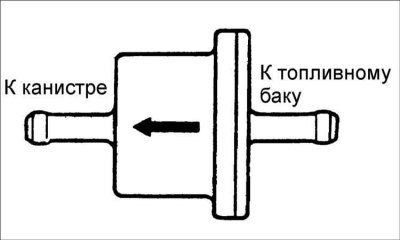

4. Проверьте работоспособность двухходового клапана, продувая его с двух сторон. Если воздух проходит с трудом, значит, клапан исправен.
Установка
1. Установите топливный бак и закрепите его лентами, пока он не коснется днища автомобиля.
2. Подсоедините к топливному баку все шланги и трубы, при этом не перепутайте их местами.

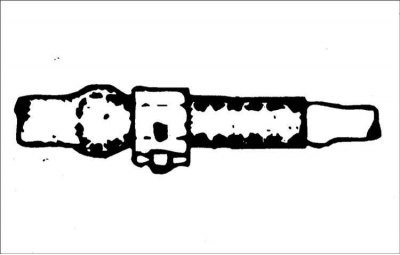

3. Медленно надвиньте трубку подачи топлива на фильтр, установленный в баке и надежно закрепите ее.
