Примечание: топливный насос с электроприводом и его электрическая цепь являются частью системы EEC - IV, поэтому самый полный диагноз может сказать лишь то насколько хорошо работают насос и электрическая цепь. Следствием неисправности насоса является потеря напора и или давления топлива обычно отмечаемая, как снижение эксплуатационных характеристик. Если есть какие-либо подозрения. лучше сделать примитивную проверку насоса. Более детальное исследование электрической цепи должен сделать специалист.
Предупреждение! бензин очень легко воспламеняется, поэтому при работе с любой частью топливной системы следует предпринимать меры предосторожности Нельзя курить, допускать появление открытого огня или неизолированных светильников в зоне работ.
1. Перед началом работы всегда проверяйте заполнение горючим бензобака, а также отсутствие утечек в трубопроводах и их соединениях.
2. Простейший способ определить работу топливного насоса в бензобаке - вторично повернуть ключ зажигания на включение, тогда при работающем насосе будет слышен жужжащий звук электросигнала.

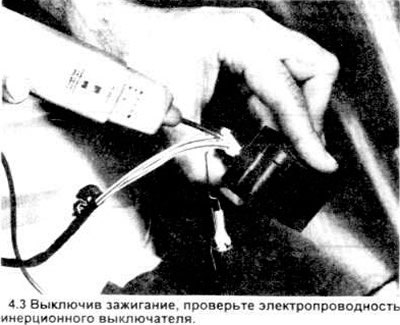

3. Найдите инерционный выключатель, и, пользуясь контрольной лампой с автономным источником питания или тестером, убедитесь, что насос под напряжением (см. рисунок). Если выключатель разомкнул цепь, верните его в исходное состояние.
4. Опустите бензобак (см. раздел 5), используя контрольную лампу с автономным источником питания или тестер, проверьте целостность положительного контакта насоса и его клеммы "земля" (см. рисунок).

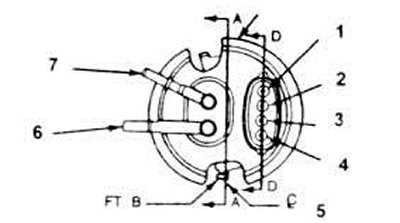

4.4. выключив зажигание, проверьте целостность электрической цепи между положительным и отрицательным контактами насоса - если разрывов в цепи нет, проверьте работу самого насоса, подсоединив провод к его "плюсовой" клемме. 1. Контакт датчика "земля". 2. Плюсовой контакт датчика. 3. Плюсовой контакт насоса. 4. Контакт насоса "земля". 5. С фланца. 6. Выпуск. 7. Возврат.
5. Отсутствие напряжения означает выход из строя насоса. Замените его (см. раздел 7).
6. При наличии напряжения подсоедините аккумулятор к положительному контакту насоса. Он начнет работать.
7. Если насос работает, возможно, есть разрыв в цепи между аккумулятором и насосом. Проведите проверку и почините (пользуйтесь электрическими схемами в конце этой книги).
8. Если насос не работает замените его (см. раздел 7).
9. Более серьезная проверка электронасоса, его реле и цепей должна проводиться специалистами.
