Снятие
1. Ослабьте зажим соединительного рукава воздухоочистителя и отсоедините трубку (см. рисунок).

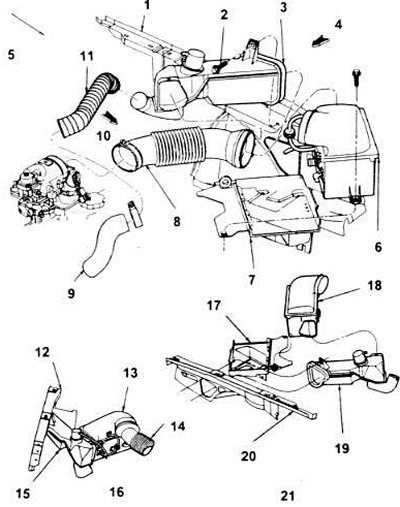

8.1, а. Трехмерное изображение комплекта корпуса воздухоочистителя типового четырехцилиндрового двигателя. 1. Фартук крыла. 2. Винт. 3. Воздухозаборник и трубопровод в сборе. 4. Вид 2. 5. Передняя часть автомобиля. 6. Узел воздухоочистителя. 7. Полка батареи. 8. Соединительный рукав. 9. Тепловой экран. 10. Вид Х. 11. Шланг горячего воздуха. 12. Фартук крыла. 13. Комплект воздухоочистителя. 14. Выпускная трубка в сборе. 15. Воздухозаборник и трубопровод. 16. Вид Y. 17. Полка батареи. 18. Узел воздухоочистителя. 19. Воздухозаборник в сборе. 20. Фартук крыла. 21. Вид Z.

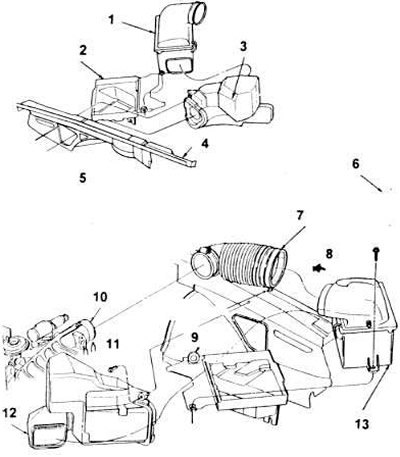

8.1, б. Трехмерное изображение типового комплекта воздухоочистителя на двигателе 3.0LV6. 1. Комплект воздухоочистителя. 2. Полка батареи. 3. Воздухозаборник и трубопровод. 4. Фартук крыла. 5. Вид Z. 6. Передняя часть автомобиля 7. Соединительный рукав. 8. Вид Z. 9. Уплотняющее кольцо полки батареи. 10. Узел коллектора. 11. Винт. 12. Воздухозаборник и трубопровод. 13. Узел воздухоочистителя.

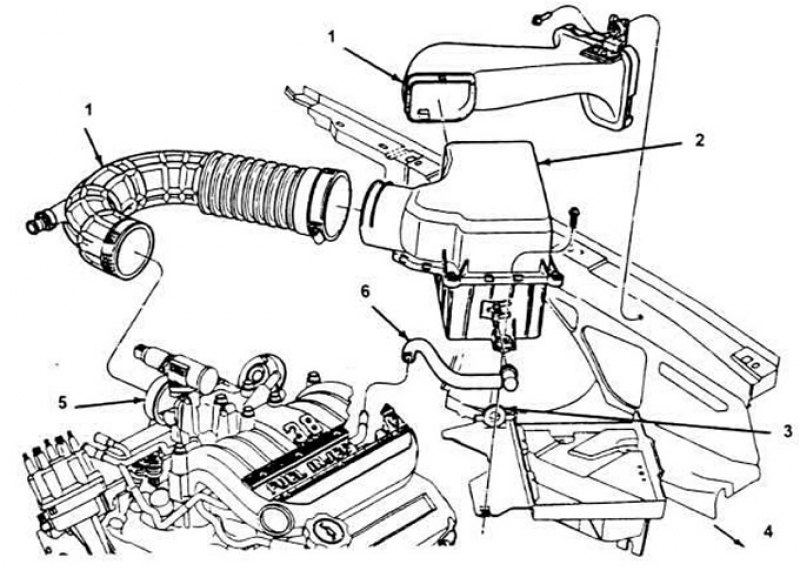

8.1, в. Трехмерное изображение типового комплекта воздухоочистителя в двигателе 3.8LV6. 1. Воздухозаборник. 2. Сборка воздухоочистителя. 3. Уплотняющее кольцо полки батареи. 4. Передняя часть автомобиля. 5. Входной патрубок впускного коллектора. 6. Сборка клапана PCV. 7. Соединительный рукав.
2. Отсоедините вентиляционные шланги от крышки воздухоочистителя.
3. Отделите трубку горячего воздуха (только для четырехцилиндровых двигателей) и впускную трубку PCV.
4. На температурном датчике (только для четырехцилиндровых двигателей до 1990 года) отсоедините вакуумный шланг модулятора для холодной погоды. Также вытащите все электроразъемы, которые попадутся в процессе разборки
5. Снимите воздухоочиститель, крепящие зажимы или винты и весь блок воздухоочистителя.
6. Внутренние поверхности крышки осмотрите внимательно - за фильтром могут быть грязеподтеки. При их наличии проверьте целостность прокладок фильтра, а также убедитесь в том, что установлен правильный типоразмер самого фильтра и зажимы не ослаблены и надежно удерживают крышку.
7. Снимите элемент воздухоочистителя и очистите уплотняющие поверхности на крышке и в желобе.
8. Поставьте новый элемент (см. главу 1), но только после тщательной его проверки - возможны коробление уплотнений, отверстия в картоне, появившиеся во время работы.
Установка
9. Разместите комплект воздухоочистителя на полке батареи. Убедитесь, что установочное уплотнительное кольцо стоит металлической поверхностью вверх, а уплотнительная прокладка батареи полностью вошла в полку. Проверьте навесную крышку воздухоочистителя. Подтяните крепежные зажимы.
Примечание: крепежный язычок воздухоочистителя устанавливается вместе с уплотняющей прокладкой желоба батареи.
10. Сквозь резиновую прокладку (должна стоять металлической поверхностью вверх) проденьте винты и вставьте их в J-образный зажим желоба батареи.
11. На четырехцилиндровом двигателе подсоедините вакуумный шланг модулятора для холодной погоды от датчика температуры.
12. Подсоедините трубку горячего воздуха (только для четырехцилиндровых двигателей, впускную трубку PCV, трубку воздушного пульсатора и свистящую трубку
13. Поставьте соединительный рукав из воздухоочистителя Надежно закрепите хомуты.
14. Подсоедините вентиляционные шланги и крышки воздухоочистителя
15. Заведите двигатель и проверьте возможные утечки с обоих концов рукава, идущего от воздухоочистителя к корпусу дросселя.
