Система впрыска топлива
Система впрыска топлива двигателя ОНС
1 – впускная магистраль, 2 – подсоединение шланга вакуумного усилителя тормозов, 3 – датчик температуры охлаждающей жидкости, 4 – топливопровод, 5 – регулятор давления, 6 – корпус дроссельной заслонки, 7, 12 – прокладки, 8 – уплотнительные кольца, 9 – топливная форсунка, 10 – топливная распределительная магистраль, 11 – потенциометр положения дроссельной заслонки, 13 – регулятор оборотов холостого хода

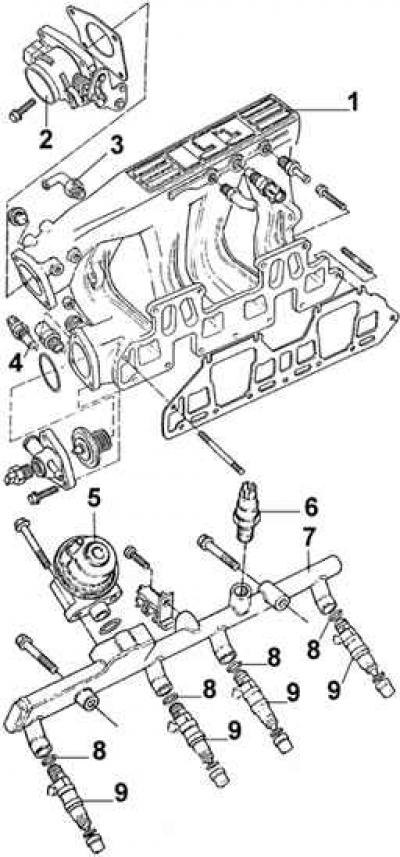

Система впрыска топлива двигателя DОНС
1 – впускная магистраль, 2 – корпус дроссельной заслонки, 3 – регулятор оборотов холостого хода, 4 – датчик температуры охлаждающей жидкости, 5 – регулятор давления, 6 – датчик температуры топлива, 7 – топливная распределительная магистраль, 8 – уплотнительные кольца, 9 – топливная форсунка
Реле системы впрыска топлива двигателей V6 2,4 и 2,9 дм3
Реле расположены под панелью приборов со стороны пассажира.

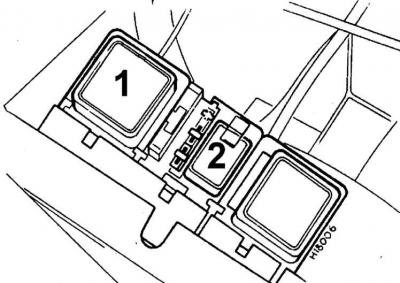

1 – силовое реле, 2 – реле топливного насоса
На автомобилях могут устанавливаться системы впрыска топлива Bosch K-Jetronic или Bosch L-Jetronic. Управление осуществляется модулем EEC IV (Electronic Engine Control MK IV – электронное управление двигателем), который также управляет системой зажигания.
Топливо под давлением, развиваемым топливным насосом, подается через аккумулятор давления и топливный фильтр. Расход воздуха регулируется дроссельной заслонкой в зависимости от положения педали акселератора. Количество воздуха, поступающего в цилиндры двигателя через расходомер, является основной величиной, управляющей процессом смесеобразования.
Топливные форсунки получают электрические импульсы: один импульс на один оборот коленчатого вала. Топливные форсунки двигателя DOHC срабатывают попарно от импульсов модуля EEC IV и топливо впрыскивается парой форсунок на каждые пол-оборота коленчатого вала. Продолжительность импульса зависит от количества инжектируемого топлива. Продолжительность импульса вычисляется EEC IV модулем на основании информации от различных датчиков. В каждом цилиндре установлена одна топливная форсунка.
Всасываемый двигателем воздух проходит через измеритель воздушного потока. На двигателях V6 установлены два измерителя потока воздуха. Пластина расходомера в измерителе отклоняется пропорционально величине потока: это отклонение преобразуется в электрический сигнал для модуля EEC IV. Регулируемый обводной канал обеспечивает работу двигателя на холостом ходу.
Датчик положения дроссельной заслонки сообщает модулю EECIV положение дроссельной заслонки и скорость изменения положения дроссельной заслонки, таким образом, при резком открывании заслонки для ускорения автомобиля обеспечивается дополнительная подача топлива. Для экономии топлива имеется система отключения подачи топлива в режиме торможения двигателем.
Обороты холостого хода управляются термоэлектрическим клапаном жиклера, который регулирует количество воздуха обходящего дроссельную заслонку по дополнительному каналу. Золотник управляется модулем EEC IV. Прямая регулировка оборотов холостого хода не предусмотрена.
Датчики, расположенные на двигателе, обеспечивают точную дозировку топлива на всех режимах работы двигателя при любых окружающих температурах. На моделях с автоматической коробкой передач датчик регистрирует положение кулисы коробки от Р – стоянка или N – нейтральное положение, до D – движение вперед, вызывая соответствующее изменение оборотов холостого хода. Дополнительные датчики двигателя DOHC сообщают модулю EEC IV данные о температуре топлива, температуре охлаждающей жидкости, скорости движения автомобиля (датчик расположен в коробке передач).
При наличии воздушного кондиционера, сигнал от компрессора дает возможность установки оборотов холостого хода независимо от нагрузки, создаваемой компрессором кондиционера.
На моделях с двигателем DOHC без катализатора регулировка смеси холостого хода осуществляется потенциометром, непосредственно подключенным к блоку EEC IV. На моделях с двигателем DOHC с преобразователем кислородный датчик выхлопных газов позволяет модулю EEC IV управлять топливно-воздушной смесью так, чтобы она соответствовала рабочим параметрам. Таким образом, ручная подстройка смеси невозможна.
На моделях с двигателем DOHC с катализатором установлена система улавливания испарения топлива. Система препятствует выходу испарений бензина в атмосферу. Когда зажигание выключено, пары из топливного бака попадают в угольную коробку. Когда двигатель работает, модуль EEC IV открывает электромагнитный клапан и они поступают во впускной коллектор и смешиваются со свежим воздухом. Это очищает угольный фильтр. Специальный клапан предотвращает попадание всасываемого воздуха в топливный бак.
В модуле EEC IV предусмотрен "ограниченный режим" (LOS), позволяющий в случае выхода из строя модуля или датчиков системы впрыска топлива управлять автомобилем, хотя и с потерей мощности.
С середины 1986 г. все модели снабжены инерционным выключателем топливного насоса. Выключатель разрывает электрическую цепь насоса в случае аварии или сильного удара. Выключатель находится слева от замка крышки багажника под пластмассовым колпачком. Включение производится нажатием на кнопку на верхней части выключателя.
