Клапан управления оборотами холостого хода двигателя DOHC
Клапан управления оборотами холостого хода указан стрелкой.
Двигатели OHC и V6
1. Снять провод массы с аккумулятора.

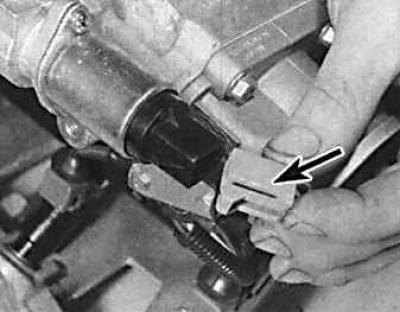

2. Снять разъем (указан стрелкой) с клапана управления, отогнув удерживающий зажим.

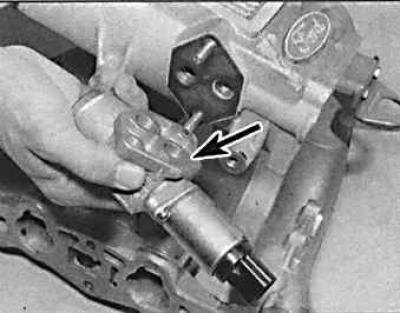

3. Отвинтить две гайки крепления (ОНС) (или болта на двигателе V6) и извлечь клапан (указан стрелкой).
4. При необходимости отвинтить два винта и снять катушку с клапана.
5. Установить на место клапан, используя новую прокладку, затянуть гайки или болты.
6. Подсоединить разъем и провод массы аккумулятора.
7. Запустить двигатель и проверить устойчивость холостого хода.
8. Прогреть двигатель до рабочей температуры, включить все электрические потребители и проверить, что обороты холостого хода остались стабильными.
Двигатель DOHC
9. Снять провод массы с аккумулятора.
10. Ослабить хомут и отсоединить от дросселя воздухозаборный шланг.
11. Отвинтить гайку крепления и отсоединить воздухозаборную трубку от скобы на передней панели моторного отсека.
12. Снять разъем с клапана управления, отогнув удерживающий зажим.
13. Отсоединить зажимы крышки воздушного фильтра, снять воздухозаборную трубку, камеру избыточного давления и крышку воздушного фильтра как одну сборку, отсоединив шланг вентиляции картера от воздухозаборной трубки.
14. Отвинтить два болта крепления и извлечь клапан из воздухозаборной трубки.
15. Установка производится в последовательности, обратной снятию.
16. Запустить двигатель и проверить устойчивость холостого хода.
17. Прогреть двигатель до рабочей температуры, включить все электрические потребители и проверить, что обороты холостого хода остались стабильными.
