| Предохранитель | Сила тока в амперах | Цвет | Электрическая цепь с потребителями |
60 | 25 | прозрачный | Электрический стеклоподъемник левый |
61 | 25 | прозрачный | Электрический стеклоподъемник правый |
62 | 15 | синий | Передние и задние противотуманные фары |
63 | 7,5 | коричневый | Парковочный огонь правый |
64 | 7,5 | коричневый | Парковочный огонь левый |
65 | 7,5 | коричневый | АС-/вентилятор отопителя |
66 | 30 | зеленый | Регулировка сидений |
67 | 7,5 | коричневый | Регулирование двигателя/ электронный модуль |
68 | 15 | синий | Прикуриватель |
69 | 7,5 | коричневый | Особое место, в зависимоти от оснащения |
70 | 15 | синий | Штепсельная розетка |
71 | – | – | Резервный (не занято) |
72 | 20 | желтый | Особое место, в зависимости от оснащения |
73 | 20 | желтый | Сдвигаемая панель крыши с электроприводом |
74 | 20 | желтый | Особое место, в зависимости от оснащения |
75 | 7,5 | коричневый | Особое место, в зависимости от оснащения, часы, наружное зеркало заднего вида с электроприводом |
76 | 7,5 | коричневый | Кондиционер (АС) |
77 | 7,5 | коричневый | АБС |
78 | 7,5 | коричневый | Особое место, в зависимости от оснащения |
79 | – | – | Резервный (не занято) |
80 | 7,5 | коричневый | Особое место, в зависимости от оснащения |
81 | 7,5 | коричневый | Датчик загруженности, подушка безопасности пассажира рядом с водителем |
82 | 7,5 | коричневый | Управление двигателя |
83 | 15 | синий | Обогреваемые сиденья |
84 | 20 | желтый | Особое место, в зависимости от оснащения |
85 | 7,5 | коричневый | Дальний свет слева |
86 | 7,5 | коричневый | Дальний свет справа |
87 | – | – | Резервный (не занято) |
88 | 15 | синий | Управление двигателя |
89 | 7,5 | коричневый | Подушка безопасности |
90 | 15 | синий | Стеклоочиститель заднего стекла |
91 | 7,5 | коричневый | Электрический стеклоподъемник |
92 | 10 | красный | Особое место, в зависимости от оснащения |
93 | 10 | красный | Особое место, в зависимости от оснащения |
94 | 20 | желтый | Стеклоочиститель переднего стекла, выключатель стеклоочистителя переднего стекла |
95 | 7,5 | коричневый | Ближний свет |
96 | – | – | Резервный (не занято) |
97 | 7,5 | коричневый | Особое место, в зависимости от оснащения |
98 | 7,5 | коричневый | Обогреваемое заднее стекло, обогреваемое зеркало заднего вида |
99 | 7,5 | коричневый | Внутреннее освещение |
Дополнительная коробка предохранителей в моторном отсеке. В зависимости от оснащения: раскладка предохранителей и реле.

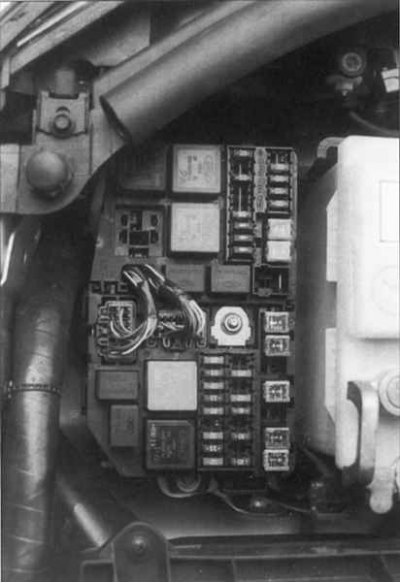

Дополнительная коробка предохранителей и реле (в моторном отсеке под облицовкой слева аккумуляторной батареи)
| Предохранитель | Сила тока в амперах | Цвет | Электрическая цепь с потребителями |
1 | 30 | зеленый | Основное питание АБС |
2 | 50 | красный | Главный предохранитель |
3 | 60 | желтый | Система предварительного разогрева (дизель) |
4 | 30 | зеленый | Обогреваемое заднее стекло |
5 | – | – | Резервный (не занято) |
6 | 40 | зеленый | Основное питание (АС/вентилятор отопителя) |
7 | 50 | красный | Аккумуляторная батарея |
8 | 60 | желтый | Вентилятор двигателя |
9 | 20 | желтый | Управление двигателя/электронный модуль |
10 | 40 | зеленый | Вентилятор двигателя |
11 | 30 | зеленый | Обогреваемое переднее стекло |
12 | – | – | Резервный (не занято) |
13 | 30 | зеленый | Обогреваемое переднее стекло |
14 | – | – | Резервный (не занято) |
15 | 3 | розовый | Обогреваемое переднее стекло |
16 | 7,5 | коричневый | Ближний свет слева |
17 | – | – | Резервный (не занято) |
18 | 7,5 | коричневый | Ближний свет справа |
19 | – | – | Резервный (не занято) |
20 | 20 | желтый | Тормозная система (АБС) |
21 | 15 | синий | Управление двигателя |
22 | 20 | желтый | Система омывания фар |
23 | 15 | синий | Контроль предварительного разогрева (дизель) |
24 | 20 | желтый | Система централизованного блокирования |
25 | синий | Аварийная световая сигнализация | |
26 | желтый | Звуковой сигнал | |
27 | 15 | синий | Топливный насос |
28 | 20 | красный | Зажигание/замок – выключатель зажигания |
29 | – | – | Резервный (не занято) |
30 | – | – | Резервный (не занято) |
31 | – | – | Резервный (не занято) |
32 | – | – | Резервный (не занято) |
33 | – | – | Резервный (не занято) |
34 | Диод/управление двигателя | ||
35 | Диод/АС | ||
36 | Диод/топливный насос/ индикатор уровня топлива | ||
37 | 15 | синий | Особое место, в зависимости от оснащения |
38 | – | – | Резервный (не занято) |
40 | 15 | синий | Особое место, в зависимости от оснащения |
41 | – | – | Резервный (не занято) |
42 | – | – | Особое место, в зависимости от оснащения |
Реле
1 | Фары |
2 | Обогреваемое заднее стекло |
3 | Звуковой сигнал |
4 | Топливный насос |
5 | Регулирование двигателя |
6 | АС |
7 | Вентилятор двигателя |
8 | Реле предварительного разогрева (дизель) |
9 | Вентилятор двигателя |
10 | Стартер |
