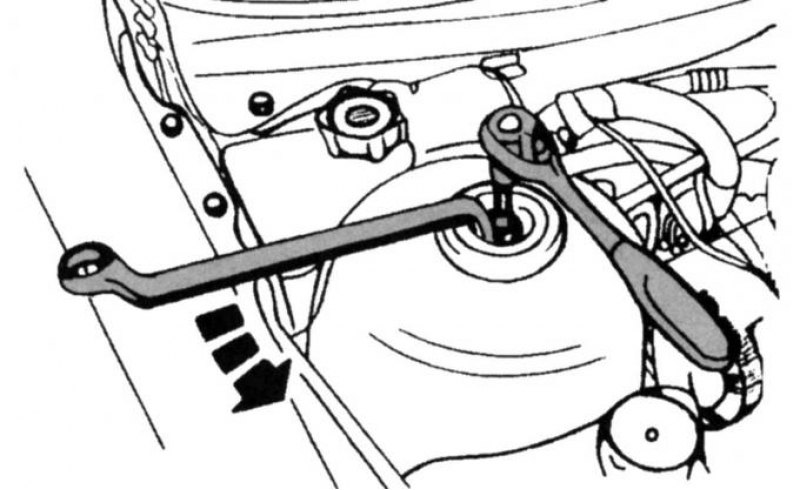

Рис. 118. Ослабление крепления амортизаторной стойки
- ослабьте на пять оборотов гайку в середине штока поршня (см. рис. 118);
- ослабьте гайки крепления колеса и гайку ступиц колес и установите переднюю часть автомобиля на опоры;
- снимите колесо;
- отверните элемент крепления облицовки с внутренней стороны колесной ниши (четыре места крепления);
Рис. 175. Снятие вала привода правого колеса: 1 — система тяг и рычагов стабилизатора поперечной устойчивости; 2 — съемник для головки поперечной рулевой тяги; 3 — зажимной винт цапфы поперечного рычага подвески
- отсоедините систему тяг и рычагов стабилизатора поперечной устойчивости от амортизаторной стойки 1 (рис. 175) шасси;
- отожмите съемником головку поперечной рулевой тяги;
- отверните зажимной винт 3 болта поперечного рычага подвески;
- отожмите вниз поперечный рычаг так, чтобы соединение было разомкнуто;
- отсоедините поперечный рычаг независимой подвески в нижней части от подвески колеса;

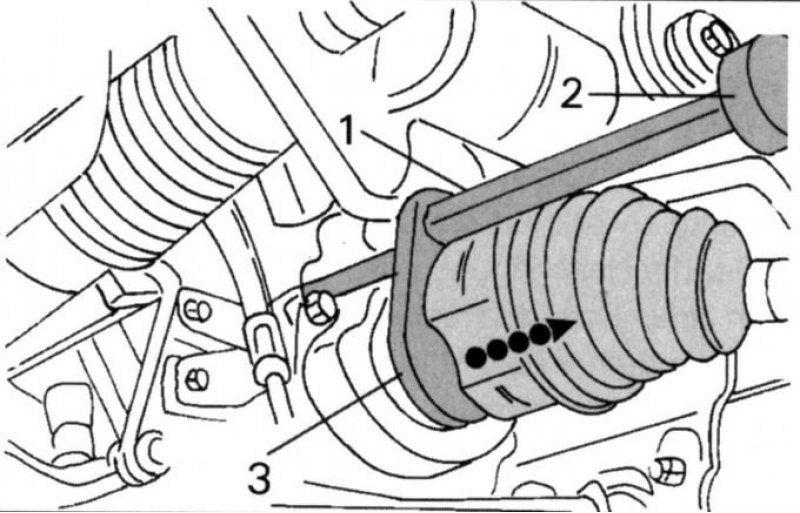

Рис. 176. Извлечение из промежуточного подшипника вала привода правого колеса с использованием специального инструмента: 1 — болт сочленения стяжной платы; 2 — стяжная плата установлена под шарниром равных угловых скоростей; 3 — молот
- установите молот со съемной пластиной (рис. 176). Ударяйте молотом 3 до тех пор, пока вал не выйдет из зацепления с промежуточным подшипником;

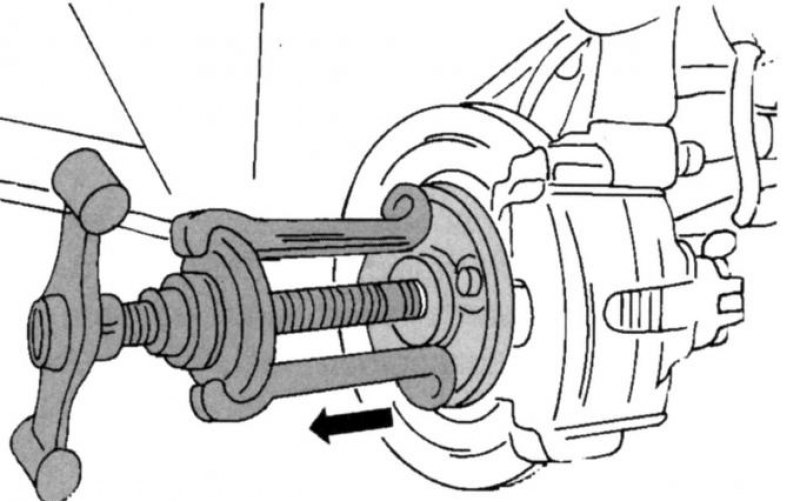

Рис. 177. Положение съемника на фланце ступицы колеса
- установите съемник (рис. 177);
- выпрессуйте вал из ступицы колеса.
Примечания
- Не создавайте угол внутреннего шарнира более 18°, внешнего шарнира — более 45°
- Все самостопорящиеся гайки, разрезанные связки кабелей необходимо заменить новыми.
Для установки вала привода необходимо выполнить следующее:
- вставьте вал в промежуточный подшипник и вдвиньте его внутрь — стопорное кольцо должно защелкнуться;
- вытяните поворотный кулак как можно дальше наружу и введите конец вала в поворотный кулак;
- на внешней стороне наденьте ступицу колеса;

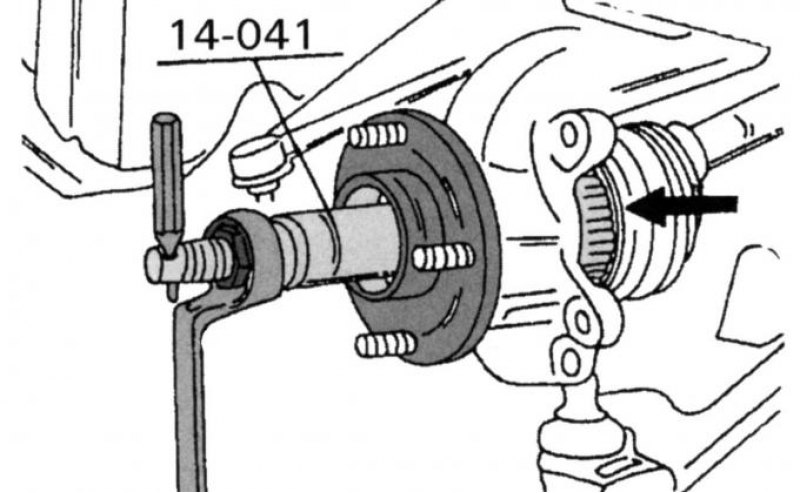

Рис. 178. Запрессовка вала привода специальным инструментом
- впрессуйте приспособлением ступицу колеса в поворотный кулак (рис. 178);
- навинтите гайку на вал и затяните так, чтобы вал выходил достаточно далеко и чтобы можно было надеть ступицу;
- навинтите гайку от руки;
- установите цапфу поперечного рычага подвески в поворотный кулак, вставьте болт и затяните соединение моментом 83 Н·м;
- присоедините тягу рулевой трапеции в сошке руля (болт должен быть обезжирен);
- затяните гайку моментом 30 Н·м;
- присоедините стабилизатор поперечной устойчивости;
- затяните соединение на амортизаторной стойке моментом 47 Н·м;
- закрепите колесо и опустите автомобиль на колеса;
- затяните гайки крепления колес моментом 85 Н·м и гайку вала моментом 340 Н·м;
- затяните гайку штока поршня амортизаторной стойки шасси моментом 46 Н·м;
- проверьте и при необходимости доведите до нормы уровень масла в коробке передач.
