Для разборки привода колес необходимо выполнить следующие операции:
- зажмите вал в тиски, разрежьте стяжные хомутики манжет и сдвиньте уплотнительную манжету на вал;
- снимите трехшиповой шарнир. При этом могут выпасть ролики;

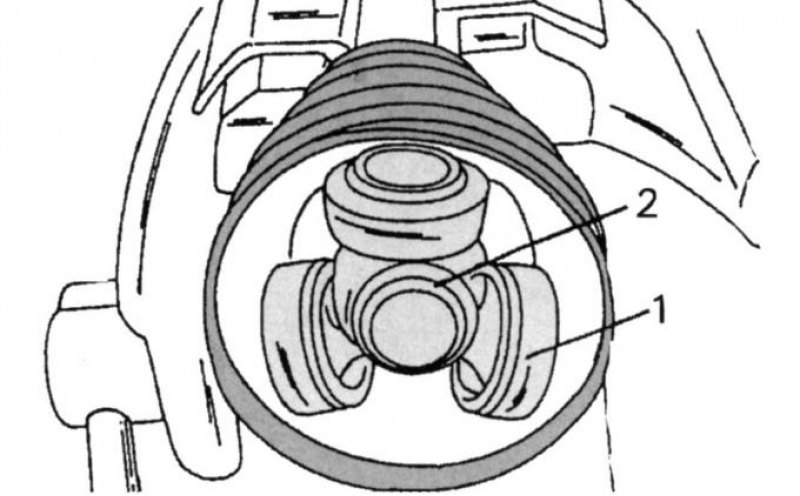

Рис. 180. Шарнир типа «Трипод» на конце вала: 1 — опорные ролики; 2 — стопорное кольцо
- удалите пружинное стопорное кольцо 2 (рис. 180) и снимите с цапф ролики. Шарнирная звездочка запрессована на вал, ее нужно снимать подходящим съемником;
- снимите резиновую манжету;
- разрежьте и снимите хомутики и сдвиньте назад манжету;

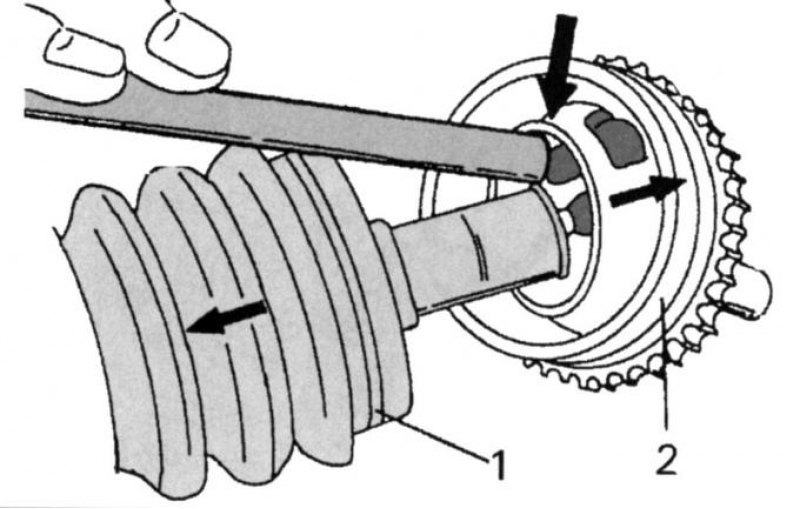

Рис. 181. Снятие шарнира с вала (направление указано стрелкой): 1 — уплотнительная манжета шарнира; 2 — осевой шарнир с зубчатым ободом
- латунной выколоткой или подобным инструментом (рис. 181) нанесите короткий удар по шарниру. При этом пружинное стопорное кольцо выскочит из желобка. Не повредите подшипник;
- стяните шарнир с вала, выньте стопорное кольцо из желобка (его уже нельзя использовать) и снимите уплотнительную манжету.
Дальнейшая разборка невозможна.
Перед сборкой очистите все детали и при необходимости замените новыми.
При установке шарнира на стороне привода поступайте следующим образом:
- установите манжету на стороне привода и укрепите маленьким хомутиком;
- напрессуйте звездочку шарнира до упора на вал специальной оправкой (можно воспользоваться отрезком трубы). При этом не допускайте соскальзывания и повреждения скользящих цапф на роликах;
- установите новое пружинное стопорное кольцо в паз;
- смажьте ролики консистентной смазкой и насадите на коренные цапфы;
- смажьте трехшиповой шарнир;
- вставьте маленькую отвертку между манжетой и шарниром, чтобы удалить воздух, прижмите трехшиповой шарнир до упора внутрь и после этого выньте примерно на 20 мм;
Примечание: Пользуясь отверткой, не проколите манжету.

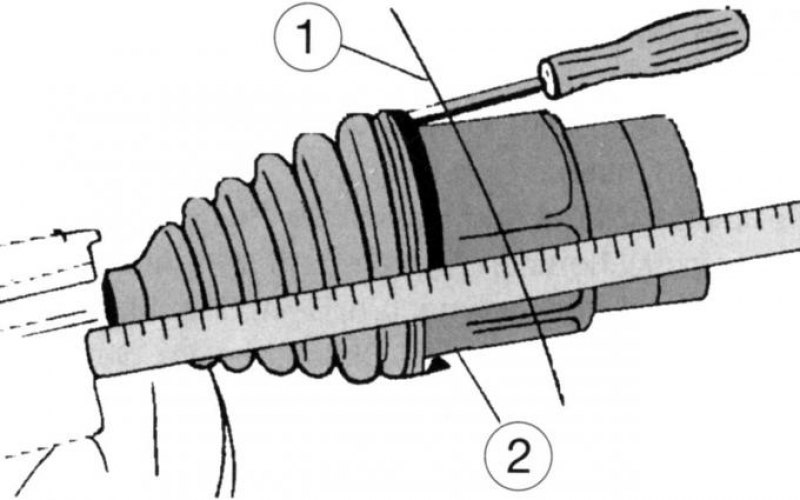

Рис. 182. Установка резиновой манжеты на стороне привода
- установите манжету на шарнир (рис. 182);
- выньте отвертку и закрепите манжету на валу.
При установке шарнира со стороны колеса поступайте следующим образом:
- свободно наденьте маленький хомутик на манжету и надвиньте манжету на вал;

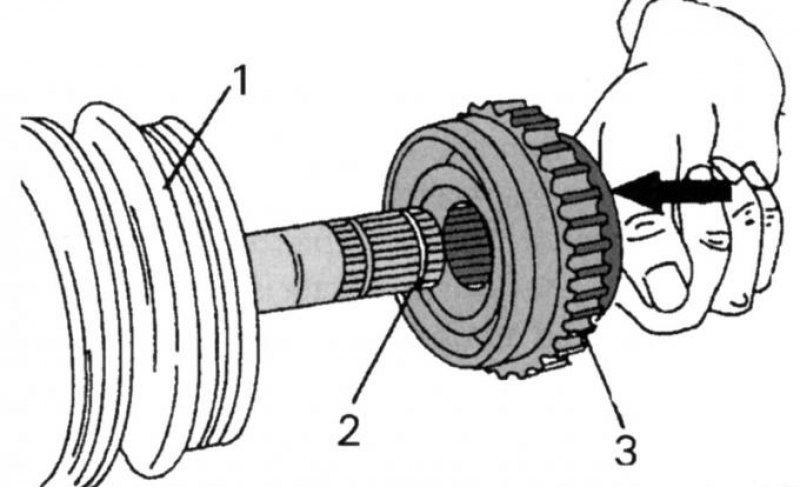

Рис. 183. Сборка шарнира со стороны колеса: 1 — манжета; 2 — пружинное стопорное кольцо; 3 — осевой шарнир
- замените новым пружинное стопорное кольцо 2 (рис. 183). Второе кольцо оставьте на валу;
- проверьте надежность установки стопорного кольца и заправьте в шарнир точно 100 г рекомендованной для него смазки;
- сдвиньте вместе обе половины вала привода так, чтобы стопорное кольцо зафиксировалось с внутренней стороны;

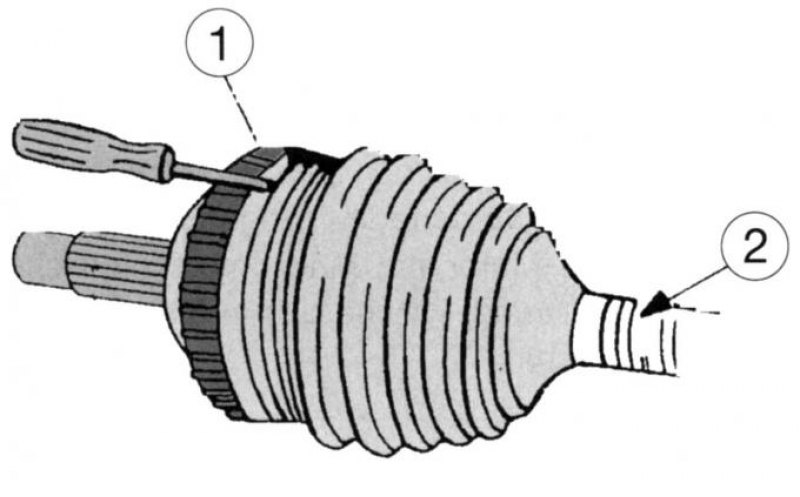

Рис. 184. Установка резиновой манжеты
- вставьте манжету в желобок приводного вала, снова вставьте отвертку между манжетой и шарниром и сожмите манжету, вынимая при этом отвертку (рис. 184);
- затяните хомутик манжеты.
