Для снятия рабочего цилиндра выполните следующие операции:

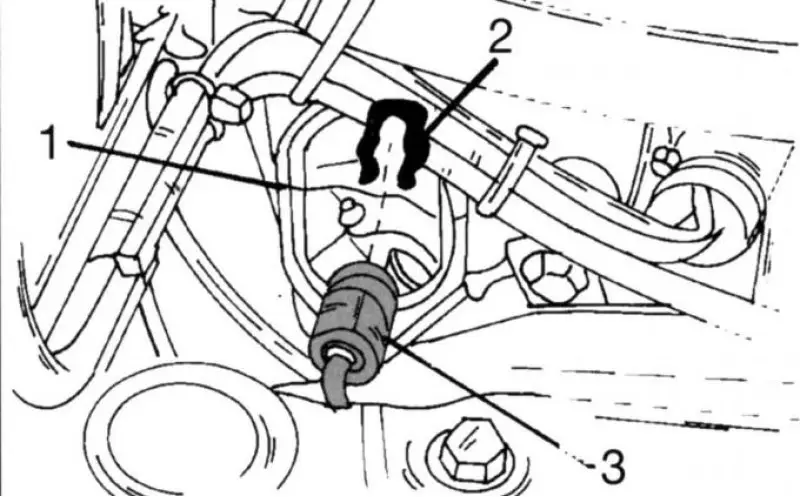

Рис. 152. Отключение жидкостного трубопровода: 1 — пылезащитный колпак; 2 — предохранительный зажим; 3 — быстродействующий запор
- отключите трубопровод высокого давления рабочего цилиндра (рис. 152). Для этого наденьте пылезащитный колпачок, выньте наверх пружинный зажим, сожмите быстродействующий запор проводки и снимите трубопровод;
- снимите коробку передач, как описано в подразд. 9.1;

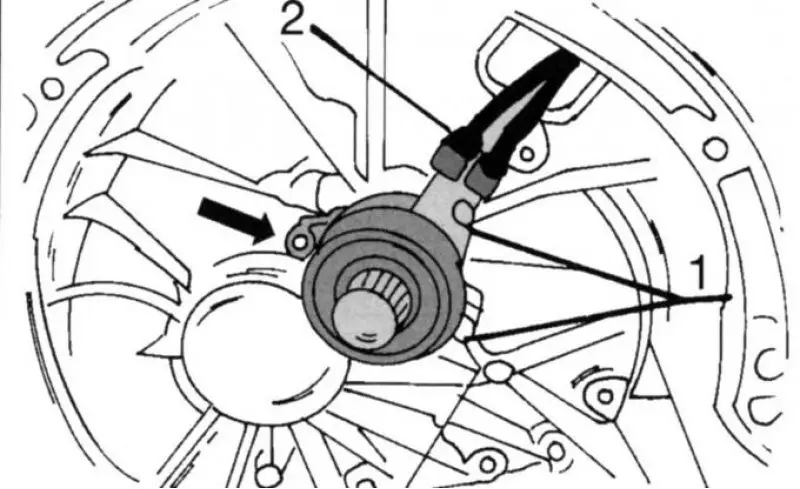

Рис. 153. Расположение крепления подшипника выключения сцепления: 1 — винты цилиндра, 10 Н·м; 2 — накидные гайки, 15 Н·м
- отверните трубопровод 2 (рис. 153) для жидкости;
- отверните расположенную рядом резьбовую пробку для удаления воздуха;
- отверните винты 1;
- извлеките цилиндр с подшипником.
Установку проводите в обратной последовательности с учетом следующего:
- смажьте цилиндр герметиком;
- наденьте новое уплотнительное кольцо;
- установите цилиндр вместе с подшипником выключения сцепления;
- вставьте винты и затяните моментом 10 Н·м;
- затяните трубопровод 2 моментом 15 Н·м;
- вверните клапан для выхода воздуха моментом 15 Н·м;
- установите коробку передач;
- подключите проводку (см. рис. 152). Обращайте внимание на то, чтобы пружинный зажим зафиксировался;
- удалите воздух из гидропривода сцепления.
