Насос усилителя рулевого управления — Duratec ST 2.0 л

 Главная Форд Фокус 1998-2004 Ходовая часть Рулевое управление Насос усилителя рулевого управ...

0

Специальный инструмент



Расширитель тефлонового уплотнения 211-188 (13-015)
Торцевой ключ для гайки ниппельного соединения трубопровода 211-269 (13-027)
Съемник трубопровода охлаждения масла 307-242 (17-049)

Снятие



1. Снимите ремень привода аксессуаров. За дополнительной информацией обратитесь к Разделу 303-05.

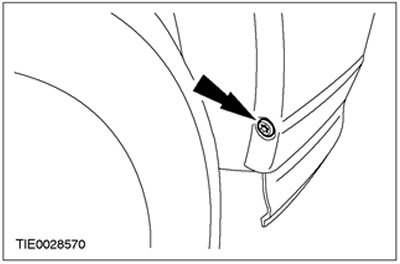

2. Отсоедините брызговик крыла от крышки переднего бампера, чтобы получить доступ к нижнему болту крепления правой фары.



3. Выверните нижний болт крепления правой фары.

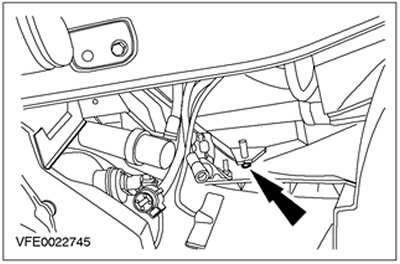

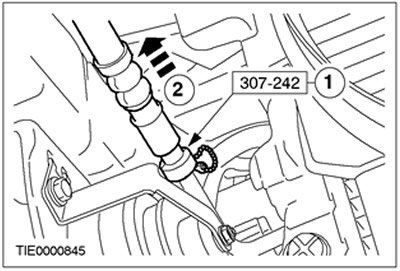

4. Используя специальный инструмент, отсоедините магистраль от охладителя рабочей жидкости усилителя рулевого управления.


  • Вставьте специальный инструмент в муфту с подпружиненным замком.
  • Проведите специальным инструментом вдоль трубопровода, чтобы освободить фиксирующие лапки.
  • Дайте жидкости стечь в подходящую емкость.

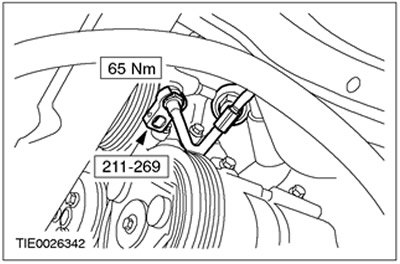

5. Используя специальный инструмент, отсоедините магистраль от насоса усилителя рулевого управления.
  • Дайте жидкости стечь в подходящую емкость.
  • Отбракуйте уплотнительное кольцо круглого сечения за его дальнейшей ненадобностью.

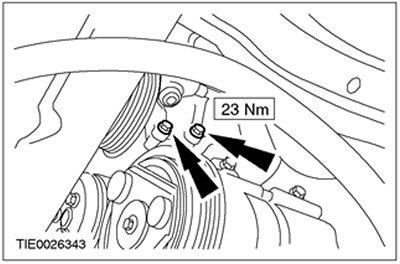

6. Выверните нижние болты крепления насоса усилителя рулевого управления.



7. Опустите автомобиль.

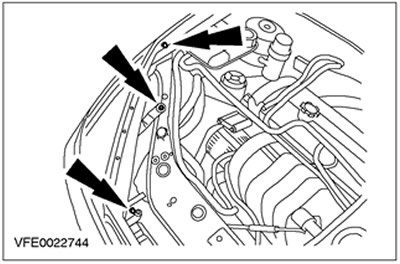

8. Снимите решетку радиатора.

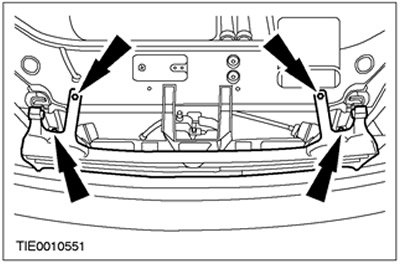

9. Снимите правую фару в сборе. Рассоедините штекерный разъем.

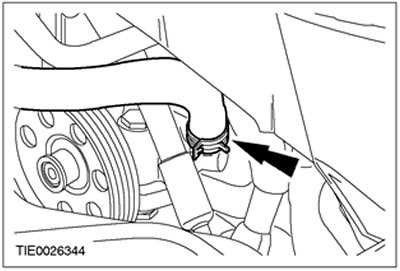

10. Отсоедините шланг усилителя рулевого управления от насоса усилителя рулевого управления. Дайте жидкости стечь в подходящую емкость.

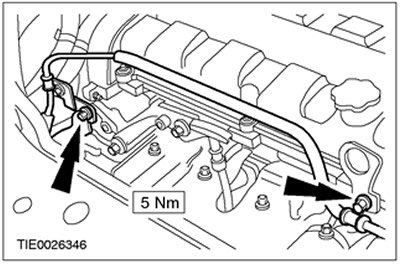

11. Высвободите магистраль усилителя рулевого управления из зажима на двигателе и расположите ее в стороне.

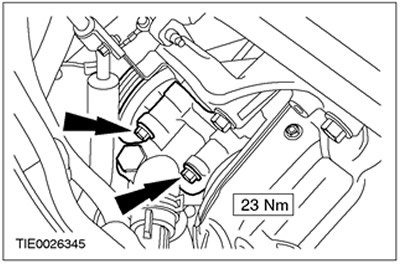

12. Снимите насос усилителя рулевого управления.



Установка



1. Примечание: В случае установки нового насоса усилителя рулевого управления ниппели, входящие в комплект нового насоса, следует снять и сохранить для последующего использования.

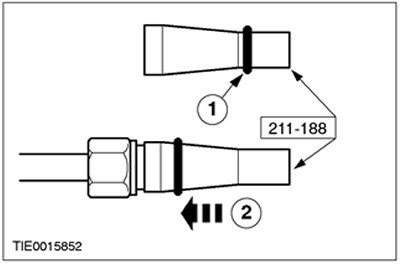

Используя специальный инструмент, установите новое уплотнительное кольцо круглого сечения на ниппель соединения насоса усилителя рулевого управления с трубопроводом рулевого механизма.
  • 1.Надавите на уплотнительное кольцо круглого сечения для его установки на специальный инструмент.
  • 2.Установите специальный инструмент на ниппель и установите уплотнительное кольцо круглого сечения в требуемое положение.



2. Установите элементы на место, действуя в обратной последовательности.

3. Долейте рабочую жидкость в систему усилителя рулевого управления и удалите из системы воздух. За дополнительной информацией обратитесь к Разделу 211-00.
