Специальный инструмент
 | Расширитель тефлонового уплотнения 211-188 (13-015) |
Общее оборудование:Зажимное приспособление для шланга.
Снятие
1. Снимите ремень привода аксессуаров. За дополнительной информацией обратитесь к Разделу 303-05.

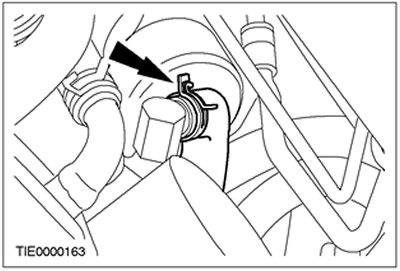

2. ПРИМЕЧАНИЕ: Используя зажимное приспособление для шланга, пережмите шланг усилителя рулевого управления.
Отсоедините шланг усилителя рулевого управления. Дайте жидкости стечь в подходящую емкость.

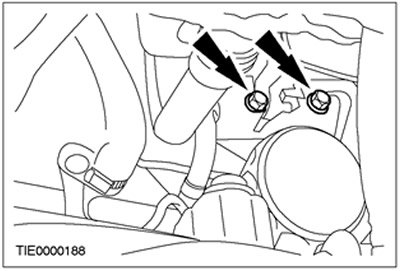

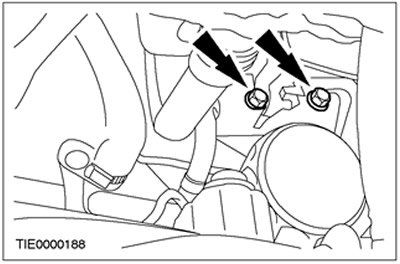

3. Выверните нижние болты крепления насоса усилителя рулевого управления.
4. Опустите автомобиль.

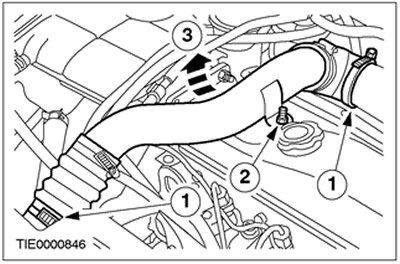

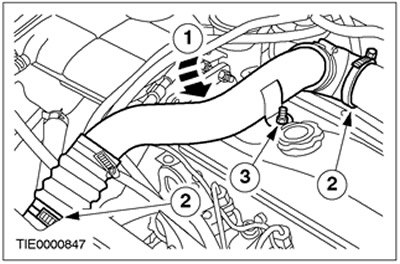

5. Снимите воздуховод, идущий от охладителя наддувочного воздуха (САС) к впускному коллектору.
- 1.Освободите зажимы.
- 2.Отверните гайку.
- 3.Снимите воздуховод.

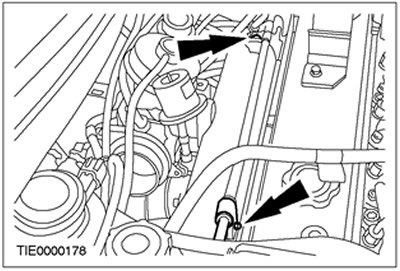

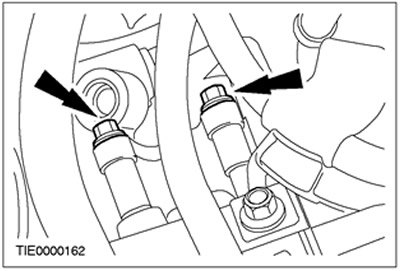

6. Отсоедините опорные кронштейны магистрали усилителя рулевого управления.

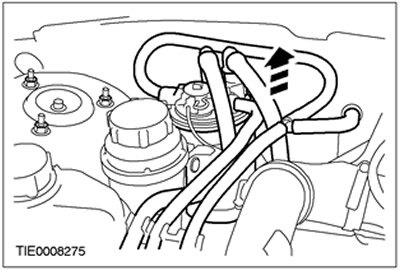

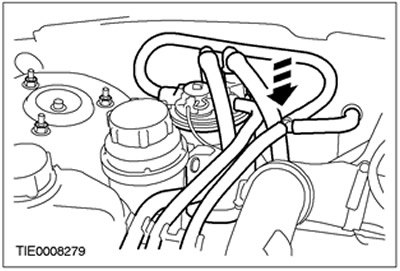

7. Отсоедините топливный фильтр и расположите его в стороне.

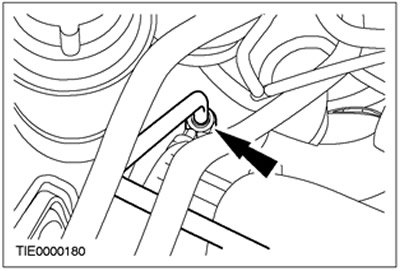

8. Рассоедините ниппельное соединение магистрали усилителя рулевого управления. Дайте жидкости стечь в подходящую емкость.
9. Снимите насос усилителя рулевого управления.
Установка
1.
Примечание: При установке нового насоса усилителя рулевого управления ниппели, которые поставляются вместе с насосом, следует снять и сохранить для последующего использования.

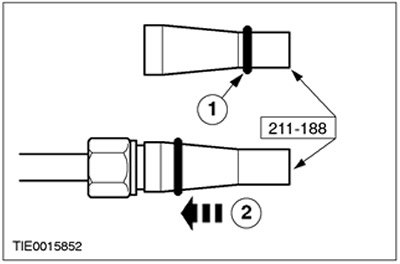

Используя специальный инструмент, установите новое уплотнительное кольцо круглого сечения на ниппельное соединение трубопровода, идущего от рулевого механизма к насосу усилителя рулевого управления.
- 1.Насадите новое уплотнение на специальный инструмент.
- 2.Установите специальный инструмент на ниппель и установите уплотнительное кольцо круглого сечения в требуемое положение.
2. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.
3.
Примечание: Не затягивайте болты полностью на этой стадии.
Установите насос усилителя рулевого управления.
4. Подсоедините шланг усилителя рулевого управления.
5. Опустите автомобиль.
6. Установите верхние болты насоса усилителя рулевого управления.
7. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

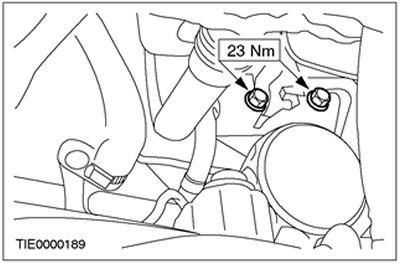

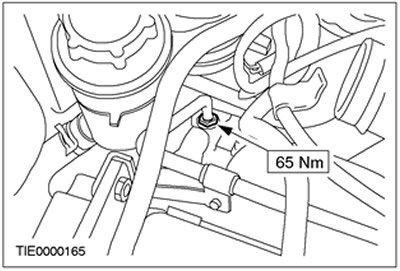

8. Затяните нижние болты насоса усилителя рулевого управления.
9. Опустите автомобиль.

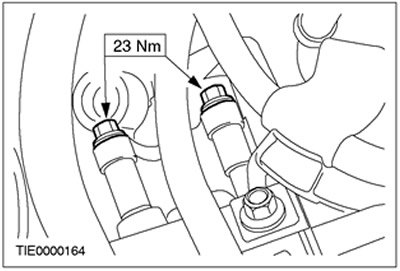

10. Соедините ниппельное соединение магистрали усилителя рулевого управления.
11. Установите топливный фильтр (при наличии).

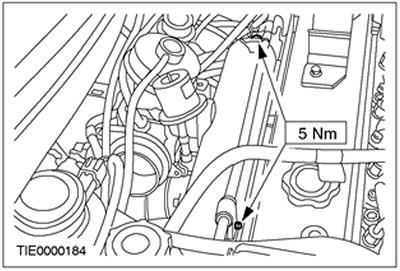

12. Установите опорные кронштейны магистралей усилителя рулевого управления.
13. Установите воздуховод, идущий от САС к впускному коллектору.
- 1.Установите воздуховод.
- 2.Затяните зажимы.
- 3.Наверните гайку.
14. Наденьте ремень привода аксессуаров. За дополнительной информацией обратитесь к Разделу 303-05.
15. Долейте рабочую жидкость в систему усилителя рулевого управления и удалите из системы воздух. За дополнительной информацией обратитесь к Разделу 211-00.
