Диафрагма 3 (рис. 2-36) насоса срабатывает от рычага 2 и кулачка 1 на оси дроссельной заслонки 1-й камеры. При закрытии дроссельной заслонке пружина 7 отводит диафрагму назад, при этом полость насоса заполняется топливом через шариковый обратный клапан 9. При открытии дроссельной заслонки под действием кулачка и рычага диафрагма нагнетает топливо по каналу 4 через шариковый клапан 5 и распылитель 6 в смесительную камеру карбюратора.

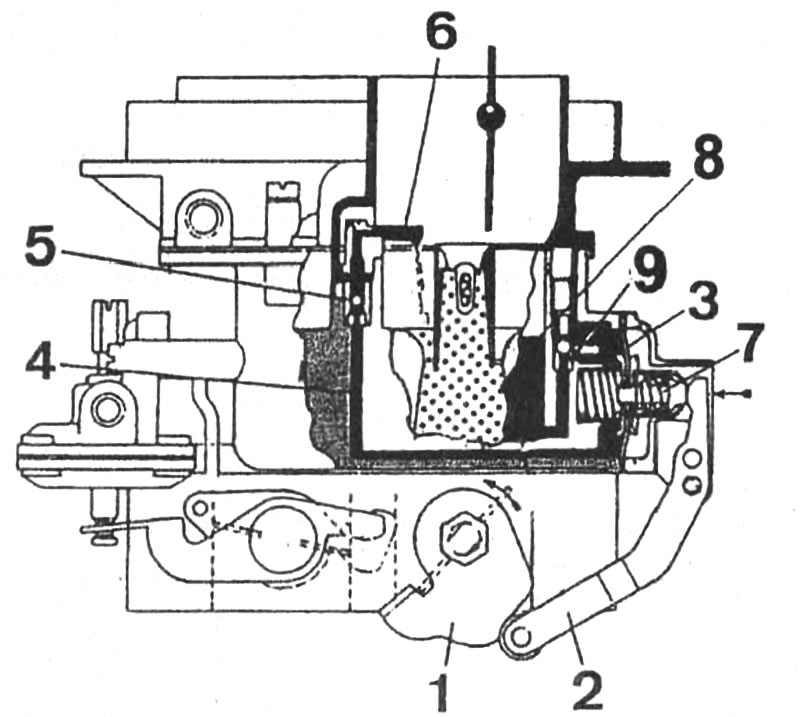

Рис. 2-36. Схема ускорительного насоса: 1 - кулачок привода насоса; 2 - рычаг привода; 3 - диафрагма; 4 - топливный канал; 5 - нагнетательный клапан; 6 - распылитель; 7 - пружина диафрагмы; 8 - поплавковая камера карбюратора; 9 - обратный шариковый клапан
