Снятие
Верхний кожух
1. Отсоедините шланг от верхней части верхнего кожуха зубчатого ремня. Выверните и снимите два болта (один в передней и один в задней части), затем снимите верхний кожух зубчатого ремня с головки цилиндров (рис. 2А.10, 2А.11).

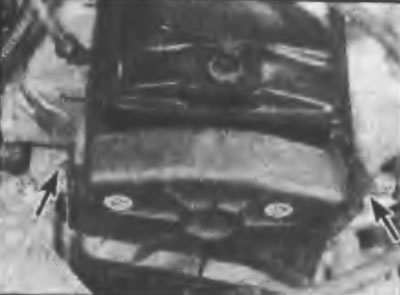

Рис. 2А.10. Расположение болтов крепления верхнего кожуха зубчатого ремня | Рис. 2А.11. Снятие верхнего кожуха зубчатого ремня |
Центральный кожух
Примечание. На более поздних двигателях центральный кожух объединен с нижним кожухом и не является отдельным элементом.
2. Снимите верхний кожух зубчатого ремня, затем освободите жгут проводов из зажимов, расположенных на центральном кожухе зубчатого ремня (рис. 2А.12).
Рис. 2А.12. Освобождение жгута проводов из зажимов на центральном кожухе зубчатого ремня
3. Выверните три болта и снимите центральный кожух зубчатого ремня (рис. 2А.13).

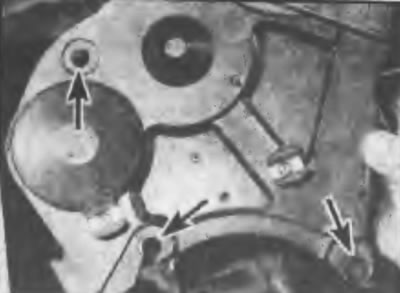

Рис. 2А.13. Расположение болтов крепления центрального кожуха зубчатого ремня
Нижний кожух
4. Снимите ремень привода навесного оборудования (см. раздел 1).
5. Снимите верхний и центральный кожухи, как описано в пунктах 1-3.
6. Выверните три болта и снимите шкив ремня привода навесного оборудования с коленчатого вала (рис. 2А.14).
Рис. 2А.14. Расположение болтов крепления шкива ремня привода навесного оборудования к коленчатому валу
7. Выверните болты и снимите нижний кожух зубчатого ремня (рис. 2А.16).

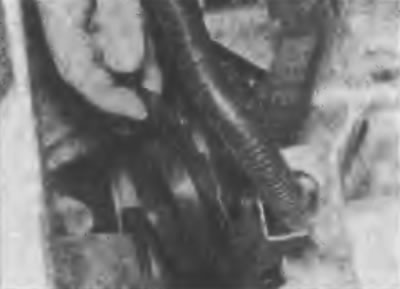

Рис. 2А.15. Снятие шкива ремня привода навесного оборудования с коленчатого вала | Рис. 2А.16. Снятие нижнего кожуха зубчатого ремня |
Установка
Верхний кожух
8. Установите верхний кожух, при этом правильно совместите его с центральным кожухом и закрепите болтами
Центральный кожух
9. Установите центральный кожух на место, при этом правильно совместите его с нижним кожухом и закрепите болтами.
10. Закрепите жгут проводов в зажимах центрального кожуха зубчатого ремня, затем установите верхний кожух
Нижний кожух
11. Установите нижний кожух над шкивом зубчатого ремня коленчатого вала и закрепите его болтами.
12. Установите на коленчатый вал шкив ремня привода навесного оборудования и закрепите его болтами.
13. Установите центральный и верхний кожухи зубчатого ремня Установите ремень привода навесного оборудования и отрегулируйте его натяжение как описано в разделе 1.
