Схема включения электродвигателя:

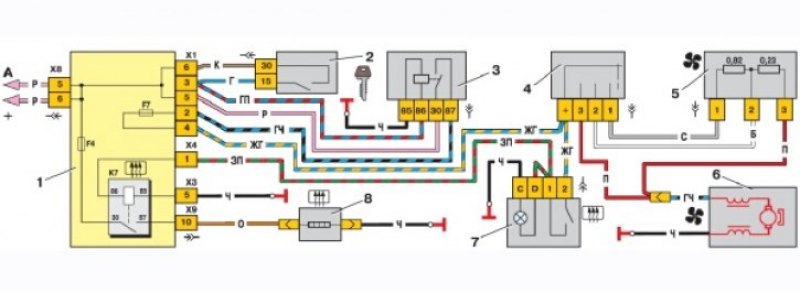

На схеме включения электродвигателя вентилятора отопителя и элементов обогрева заднего стекла: 1 – монтажный блок; 2 – выключатель зажигания; 3 – реле разгрузки выключателя зажигания; 4 – переключатель электродвигателя отопителя; 5 – дополнительный резистор; 6 – электродвигатель отопителя; 7 – выключатель обогрева заднего стекла с контрольной лампой включения; 8 – элемент обогрева заднего стекла; К7 – реле включения обогрева заднего стекла
Для получения малой частоты вращения служит дополнительный резистор. Он закреплен винтом с левой стороны кожуха радиатора отопителя. Резистор включает в себя две спирали: одну сопротивлением 0,23 Ом, вторую сопротивлением 0,82 Ом. При включении в цепь питания электродвигателя обеих спиралей обеспечивается первая скорость вращения вентилятора; если включена спираль сопротивлением 0,23 Ом — вторая скорость. При включении электродвигателя без резистора ротор вентилятора вращается с максимальной — третьей скоростью (4100 мин-1).
Данные для проверки электродвигателя вентилятора отопителя Частота вращения вала при нагрузке электродвигателя рабочим колесом (соответствует нагрузке вала моментом 0,216 Н·м (0,022 кгс·м)) при напряжении 12 В и температуре (25±10)°С, мин-1…..4100±200.
Потребляемая сила тока при указанной нагрузке и частоте вращения, А, не более…..14.
