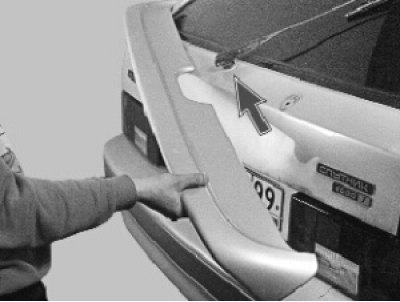

1. Снимите спойлер (см. «Снятие и установка спойлера на автомобилях с кузовом хэтчбек»). Поверните рычаг щетки в вертикальное положение, отверните гайку его крепления и снимите рычаг щетки с валика механизма стеклоочистителя.
2. Снимите защитный колпачок.

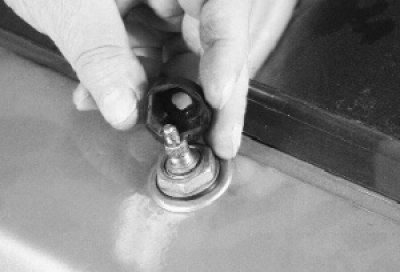

3. Отверните гайку верхнего крепления кронштейна.

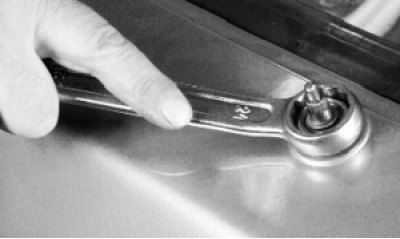

4. Снимите металлическую и резиновую выравнивающие шайбы.

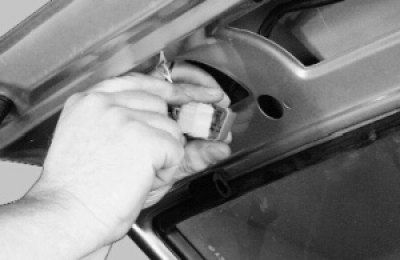

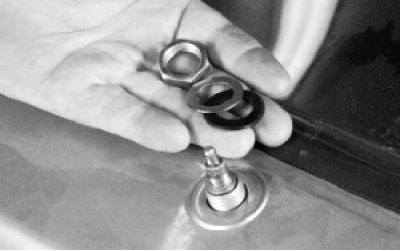

5. Разъедините колодку жгута проводов стеклоочистителя.
6. Выверните два болта крепления…

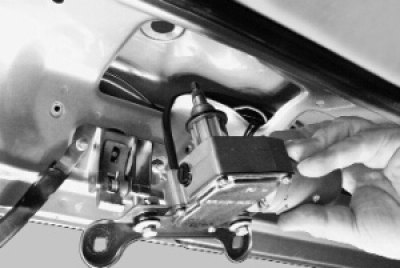

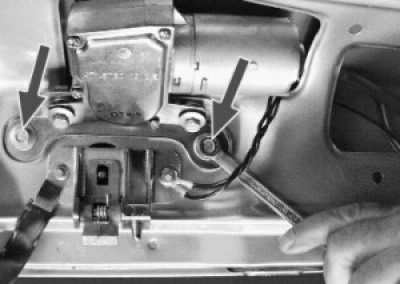

7. …и снимите стеклоочиститель с двери.
8. Снимите с корпуса редуктора резиновое уплотнительное кольцо и металлическую шайбу.

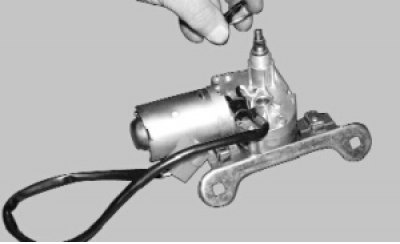

9. Снимите с валика механизма стеклоочистителя стопорное кольцо…

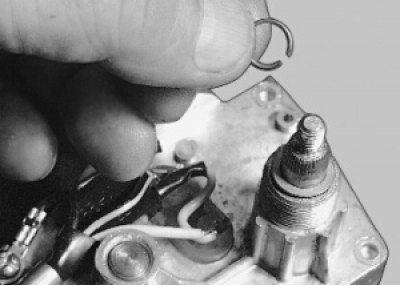

10. …и шайбу.

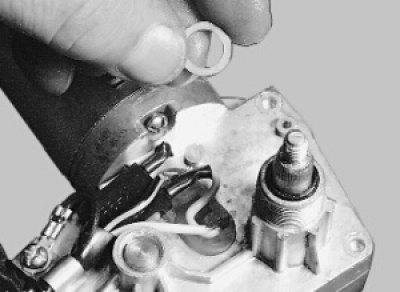

11. Выньте уплотнительное кольцо из проточки.

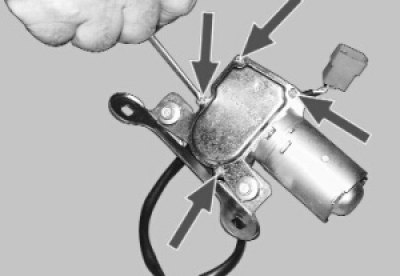

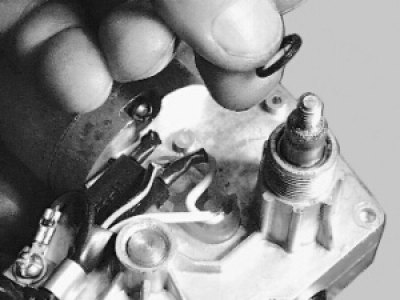

12. Отверните четыре винта крепления крышки редуктора…
13. …и снимите крышку с кронштейном.

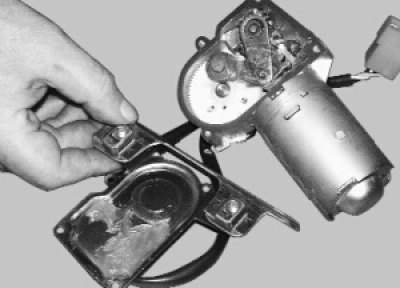

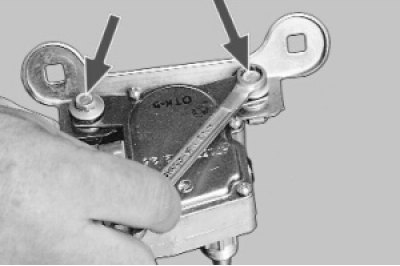

14. Выверните два болта крепления и снимите кронштейн с крышки редуктора.
15. Аккуратно снимите уплотнительную прокладку.

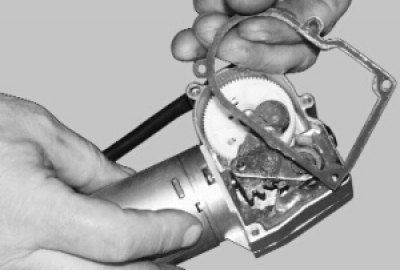

16. Выньте из корпуса редуктора водило.

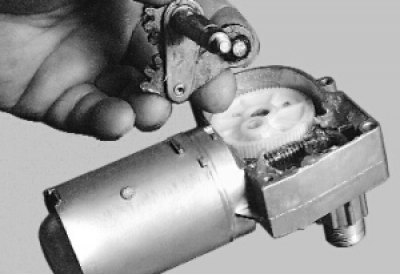

17. Снимите шестерню редуктора, приподняв ее отверткой.

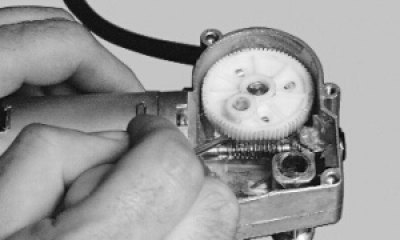

18. Выверните два винта (второй находится за корпусом редуктора)…

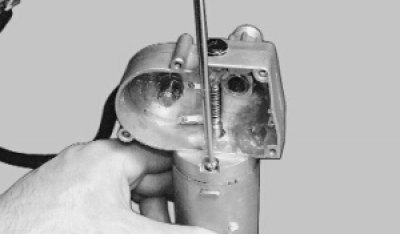

19. …и выньте две закладные гайки.

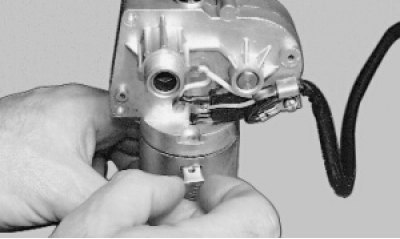

20. Снимите корпус двигателя.

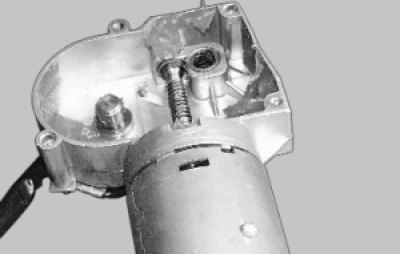

21. Выньте якорь из крышки и корпуса.

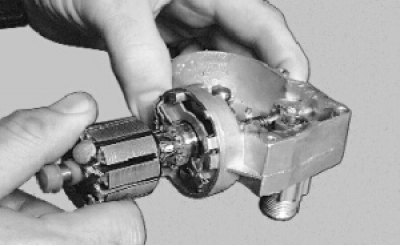

22. Замените поломанные или потерявшие упругость пружины щеток. Проверьте легкость перемещения щеток в щеткодержателе: они должны перемещаться свободно, без заеданий. Изношенные или со сколами щетки замените. При замене припаяйте выводы новых щеток к щеткодержателю.

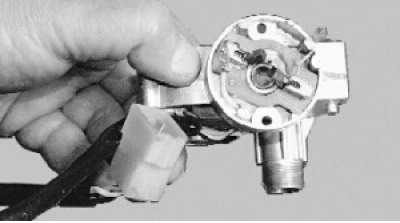

23. Зачистите мелкозернистой шкуркой коллектор, если он загрязнен или на нем появились риски, царапины и другие повреждения. Если коллектор сильно изношен или обгорел, замените якорь или редуктор с электродвигателем в сборе. При обнаружении следов заедания на шейках якоря зачистите шейки мелкозернистой шкуркой.

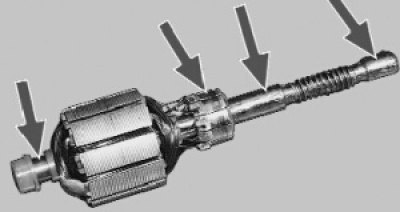

24. Замените шестерню редуктора с сильно изношенными или поврежденными зубьями. Осмотрите контакты концевого выключателя механизма самоостанова. Окисленные контакты зачистите. Если контакты сломаны, замените шестерню.
25. При повреждении шлицев или резьбы валиков, а также при поломке зубьев замените водило.
26. Замените порванные, потрескавшиеся или потерявшие упругость резиновые подушки и другие резиновые детали. Перед заменой подушек выньте распорную втулку.

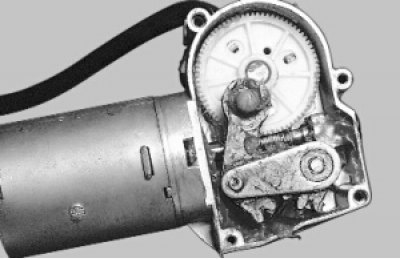

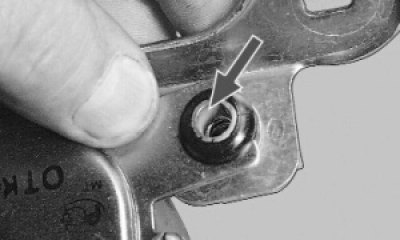

27. Соберите и установите очиститель окна двери задка в порядке, обратном снятию. При сборке редуктора смажьте консистентной смазкой шестерню редуктора, червяк вала электродвигателя, валик и зубья водила.
