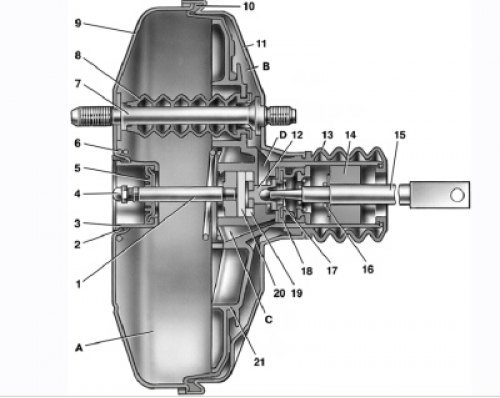

8.2. Вакуумный усилитель: А – вакуумная камера; В – атмосферная камера; С, D – каналы; 1 – шток; 2 – уплотнительное кольцо фланца главного цилиндра; 3 – чашка корпуса усилителя; 4 – регулировочный болт; 5 – уплотнитель штока; 6 – возвратная пружина диафрагмы; 7 – шпилька усилителя; 8 – уплотнительный чехол; 9 – корпус усилителя; 10 – диафрагма; 11 – крышка корпуса усилителя; 12 – поршень; 13 – защитный чехол корпуса клапана; 14 – воздушный фильтр; 15 – толкатель; 16 – возвратная пружина толкателя; 17 – пружина клапана; 18 – клапан; 19 – втулка корпуса клапана; 20 – буфер штока; 21 – корпус клапана
Резиновая диафрагма 10 (рис. 8.2) вместе с корпусом 21 клапана делят полость вакуумного усилителя на две камеры: вакуумную А и атмосферную В. Камера А соединена шлангом с ресивером на впускной трубе двигателя. Корпус 21 клапана пластмассовый. На выходе из крышки он уплотнен гофрированным защитным чехлом 13. В корпусе клапана установлены шток 1 привода главного цилиндра с опорной втулкой, буфер 20 штока, поршень 12 корпуса клапана, клапан 18 в сборе, возвратные пружины 16 и 17 соответственно толкателя и клапана, воздушный фильтр 14 и толкатель 15.
При нажатии на педаль перемещается толкатель 15, поршень 12, а вслед за ними и клапан 18 до упора в седло корпуса клапана. В это время камеры А и В разобщаются. При дальнейшем перемещении поршня его седло отходит от клапана и через образовавшийся зазор камера В соединяется с атмосферой. Воздух, поступивший через фильтр 14 в зазор между поршнем и клапаном и канал D, создает давление на диафрагму 10. За счет разности давления в камерах А и В корпус клапана перемещается вместе со штоком 1, который действует на поршень главного цилиндра тормоза.
При отпущенной педали клапан отходит от своего корпуса и через образовавшийся зазор и канал С сообщаются между собой камеры А и В.
При выходе из строя вакуумного усилителя значительно возрастает усилие на педали тормоза, что негативно сказывается на управлении автомобилем.
Для ремонта вакуумного усилителя требуется специальный инструмент, поэтому рекомендуется заменять его в сборе.
Для проверки работы вакуумного усилителя при неработающем двигателе нажмите на педаль тормоза 5–6 раз. Удерживая педаль тормоза в нажатом положении, пустите двигатель. Педаль тормоза должна переместиться вперед. Если этого не произошло, первым делом проверьте герметичность соединений вакуумного шланга и работу обратного клапана.
