1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
2. Выверните пять винтов крепления правого щитка консоли к панели приборов, к щитку панели приборов и облицовке тоннеля пола…

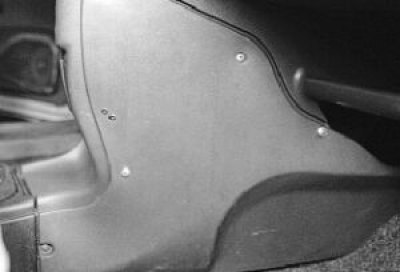

3. …и снимите щиток.

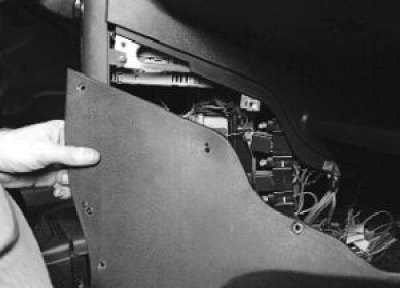

4. Аналогично снимите левый щиток консоли.
5. Выверните винты крепления щитка панели приборов к правому…

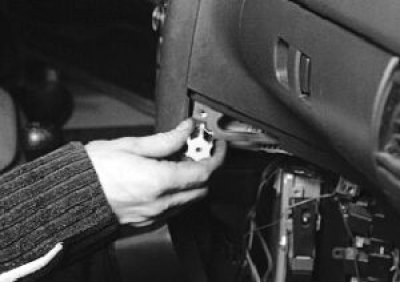

6. …и левому кронштейнам.

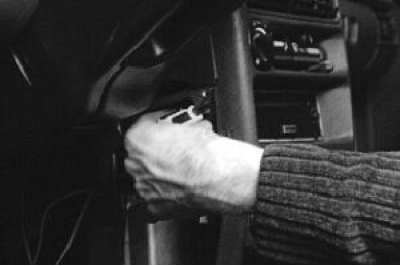

7. Поддев отверткой, снимите декоративную накладку винта крепления щитка к панели приборов…

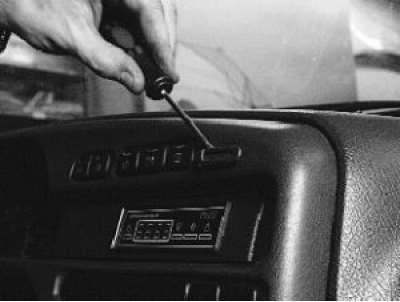

8. …и выверните винт.

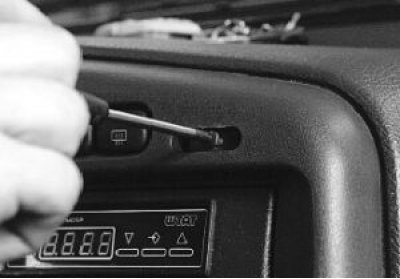

9. Выверните два винта крепления щитка к панели приборов под комбинацией приборов…
Оригинал можно просмотреть на сайте (autoinstruction.ru)

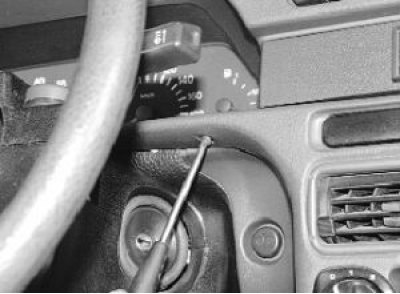

10. …и два винта крепления щитка в верхней части комбинации приборов.
11. Отожмите пластмассовые фиксаторы и снимите рукоятки с рычагов управления отопителем.

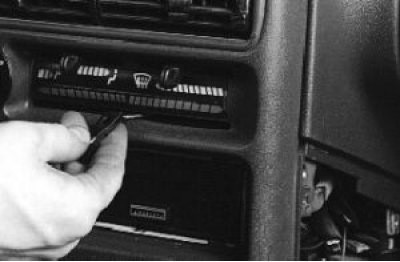

12. Снимите рукоятку управления вентилятором отопителя, потянув ее на себя.

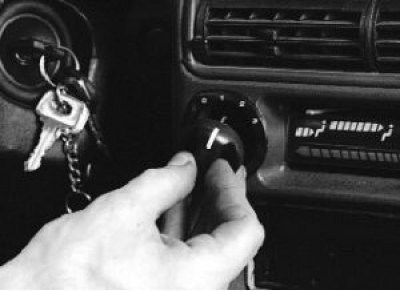

13. Отведите в сторону щиток панели приборов для отсоединения колодок жгутов проводов от выключателей, прикуривателя, диагностического разъема контроллера, маршрутного компьютера и бортовой системы контроля.

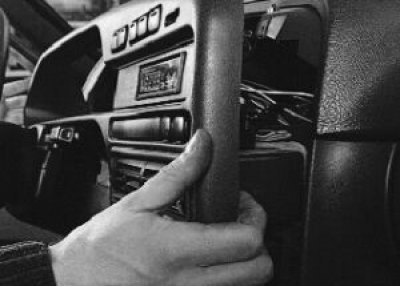

14. Отсоедините от выключателей, расположенных на щитке, колодки жгутов проводов.

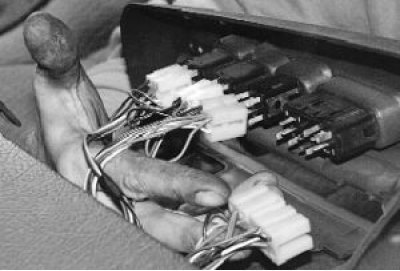

15. Извлеките из щитка панели приборов маршрутный компьютер…

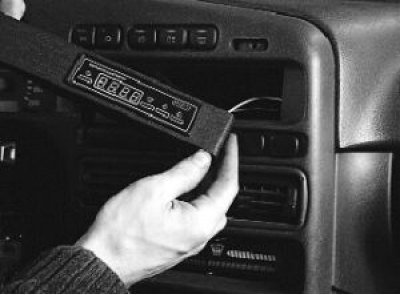

16. …и отсоедините от контактного разъема бортового компьютера колодку жгута проводов.

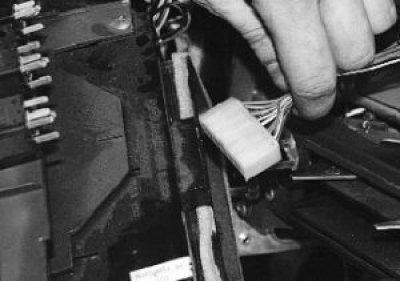

17. Отсоедините колодку жгута проводов от бортовой системы контроля.
18. Отсоедините от контактов прикуривателя колодку жгута проводов.
19. Отожмите два пластмассовых фиксатора и снимите крышку колодки диагностики системы управления двигателем.

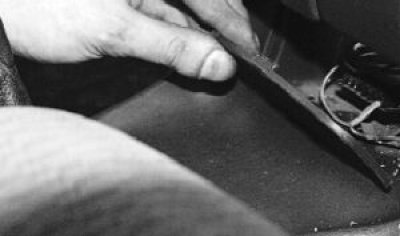

20. Выверните два винта крепления колодки диагностики к щитку панели приборов…

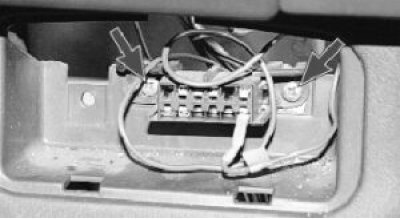

21. …протолкните диагностическую колодку в отверстие щитка…

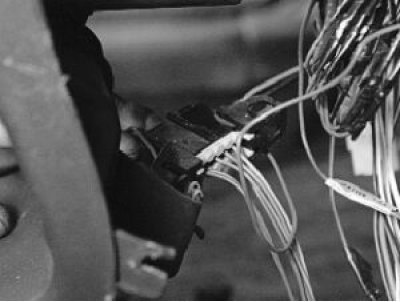

22. …и снимите щиток панели приборов.

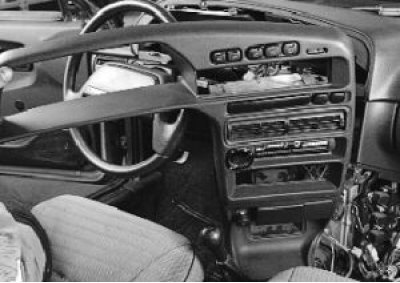

23. Установите щиток панели приборов и все снятые детали в порядке, обратном снятию.
