Снятие
1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к техническому обслуживанию и ремонту").
2. Снимаем полку багажного отделения.
3. Складываем заднее сиденье.
4. Отворачиваем болт верхнего креплений ремня безопасности (см. "Дверь багажного отделения - снятие и установка"). Аналогично отворачиваем болт крепления инерционной катушки ремня безопасности.
5. Крестовой отверткой отворачиваем три самореза левого крепления облицовки задней панели кузова и четыре самореза крепления левой опоры полки багажного отделения.
Замечание: Если в опоре полки багажного отделения установлен динамик, то отсоединяем от его выводов наконечники провода. После сборки провода необходимо подсоединить, соблюдая полярность (положительный вывод динамика большего размера).
6. Аккуратно выводим задний край левой опоры из-под облицовки задней панели кузова и снимаем левую опору полки багажного отделения (ремень безопасности при этом можно не извлекать из отверстия опоры).
7. На автомобиле ВАЗ-2114 крестовой отверткой отворачиваем саморез крепления накладки промежуточной стойки кузова...
...и, сместив вверх, снимаем накладку.

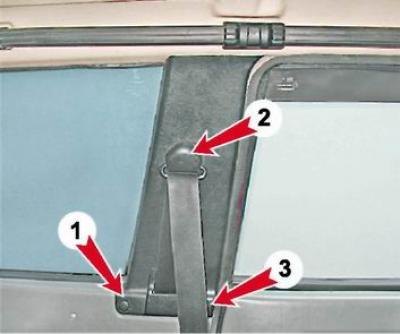

На автомобиле ВАЗ-2113 ключом на 17 мм отворачиваем болт крепления ремня безопасности (2). Крестовой отверткой отворачиваем саморез (3) и вынимаем фиксатор (1) крепления накладки средней стойки кузова.
Сместив вверх, снимаем накладку.
8. Крестовой отверткой отворачиваем три самореза и снимаем накладку задней стойки (см. "Дверь багажного отделения - снятие и установка").
9. Вынимаем стекло из проема аналогично тому, как это показано с ветровым стеклом (см. "Ветровое стекло - замена").
10. Очищаем уплотнитель и стекло от грязи и остатков герметика.
Установка
1. Устанавливаем стекло в проем так же, как это показано с ветровым стеклом (см. "Ветровое стекло - замена").
2. Устанавливаем накладки стоек в последовательности их снятия.
3. Шлицевой отверткой поправляем внутреннюю кромку уплотнителя стекла (кромка уплотнителя должна располагаться поверх накладок, обивки салона и потолка).
4. Устанавливаем опору полки багажного отделения и крепим саморезами левый край облицовки задней панели кузова.
