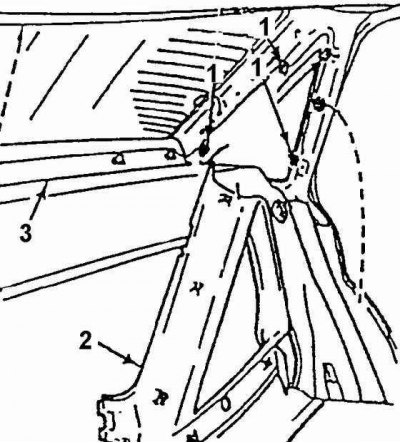

Панель обивки проема треугольного окна (кузов седан)
1. Гайки крепления треугольного стекла; 2. Панель обивки проема треугольного окна; 3. Декоративная накладка заднего стекла

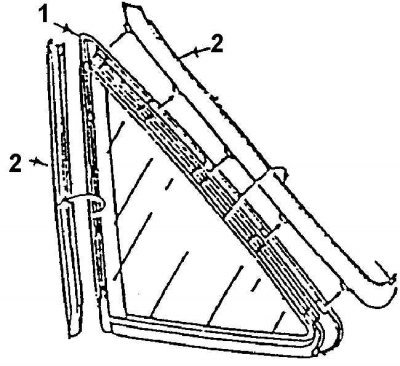

Молдинг треугольного стекла (кузов хетчбек)
1. Треугольное стекло в сборе; 2. Накладка стекла
Снять или отсоединить
1. Снять уплотнители проема задней двери и шнур.
2. Вывернуть болт крепления ремня безопасности к задней стойке кузова. Ослабить кропление задней верхней декоративной накладки.
3. Панель обивки проема треугольного окна.
4. Отвернуть 4 гайки и вынуть стекло. При замене стекла необходимо переставить молдинг со старого на новое стекло.
Установить или присоединить
1. Треугольное стекло, закрепив его четырьмя гайками.
2. Панель обивки проема треугольного окна.
3. Болт крепления ремня безопасности к задней стойке кузова. Затянуть болт крепления ремня безопасности моментом 35 Нм.
4. Уплотнители проема задней двери и шнур.
Автомобиль с кузовом хетчбек
Снять или отсоединить
1. Ослабить крепление декоративной накладки боковой панели кузова.
2. Вывернуть три винта с крестообразными шлицами, крепящих стекло к кузову.
3. Пластиковые шляпки с головок винтов, расположенных спереди окна. Использовать отвертку.
4. Вывернуть два винта с крестообразными шлицами и снять стекло.
Установить или присоединить
1. Треугольное стекло в оконный проем. Закрепить стекло двумя передними винтами.
[Смотрите источник на портале: AutoInstruction]
2. Надеть пластиковые колпачки на головки винтов.
3. Ввернуть три винта крепления стекла.
4. Декоративную накладку боковой панели кузова.
