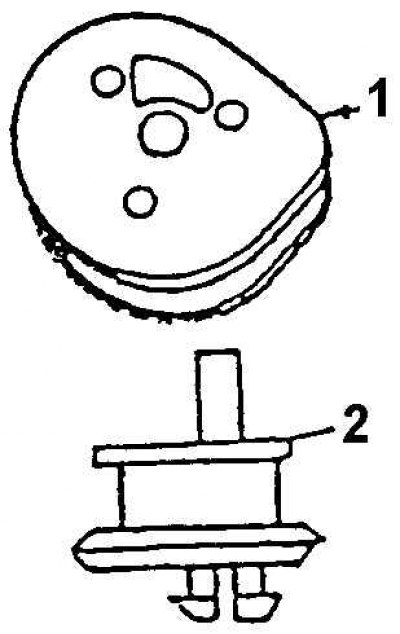

Поворотный палец и упор ветрового стекла
1. Упор ветрового стекла; 2. Поворотный палец
Снять или отсоединить

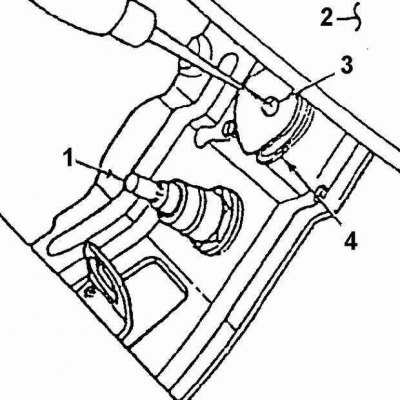

Демонтаж поворотного пальца
1. Валик рычага стеклоочистителя; 2. Ветровое стекло; 3. Поворотный палец; 4. Упор ветрового стекла

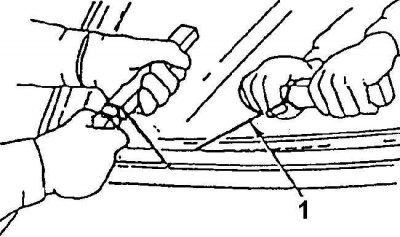

Демонтаж ветрового стекла
1. Струна
1. Рычаги стеклоочистителя и наружную вентиляционную решетку.
1а. Снять пластиковые колпачки с валиков рычагов стеклоочистителя.
1б. Отвернуть гайки и снять рычаги стеклоочистителя со шлицевых хвостовиков валиков.
1в. Вывернуть три винта и снять вентиляционную решетку.
2. Нижние поворотные пальцы и упоры ветрового стекла (по одному с каждой стороны автомобиля).
Перейдите к источнику по ссылке (Autoinstruction)
3. Внутреннее зеркало заднего вида.
4. Уплотнитель и шнур с передней стойки.
5. Правый и левый декоративные молдинги ветрового стекла. С помощью ножа для удаления уплотнителя надрезать стороны и верх уплотнителя как можно ближе к кромке стекла. Вставить снаружи струну между стеклом и кузовом и с помощью второго механика срезать клеевой слой по нижней кромке стекла.
6. Ветровое стекло с автомобиля.
7. Нижнюю декоративную полоску ветрового стекла.
Очистить
1. Проем окна от остатков всех материалов.
2. Стекло по периметру кромки для последующего нанесения подготовительных слоев.
3. Протереть ветровое стекло чистой тканью, смоченной в спирте.
Установить или присоединить

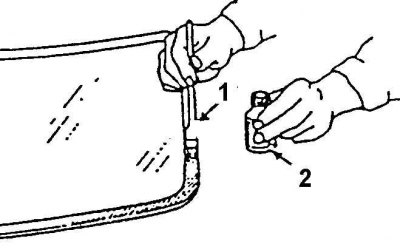

Нанесение на ветровое стекло грунтовочного состава
1. Новая кисть; 2. Состав для нанесения грунтовочного слоя

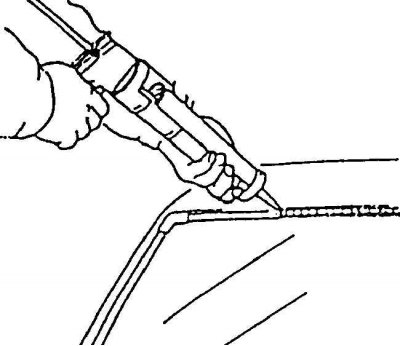

Нанесение герметизирующего состава
Толщина валика клеевого состава – 5 мм

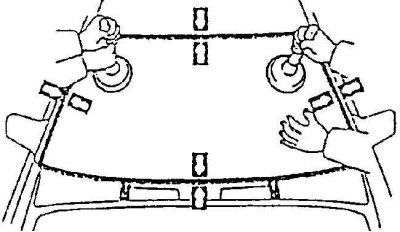

Монтаж ветрового стекла
1. Заднее стекло; 2. Упор заднего стекла
1. Нижний упор ветрового стекла плоской стороной, обращенной вверх. Установить поворотный палец.
2. С помощью новой кисти нанести по краю стекла подготовительные слои, используя соответствующие составы из ремонтного набора. Сначала следует нанести грунтовочный слой из прозрачного состава, а затем из состава черного цвета. Грунтовочные слои наносят по периметру кромки стекла. Грунтовочные наносят по периметру кромки стекла полоской шириной 6 мм.
3. Верхний, боковые и нижний молдинги по кромке ветрового стекла.
4. По периметру кромки оконного проема нанести уретановый клеевой состав в виде валика толщиной 5 мм (рис. Нанесение герметизирующего состава).
5. С помощью второго механика установить ветровое стекло на автомобиль. Сцентрировать стекло в проеме кузова. Использование резиновых присосок может облегчить монтаж ветрового стекла (рис. Монтаж ветрового стекла).
6. Повернуть упоры ветрового стекла по часовой стрелке так, чтобы плоские части упоров оказались в нижнем положении.
7. Проверить герметичность уплотнения ветрового стекла, поливая его водой. При обнаружении негерметичности следует просушить стекло и дополнительно наложить герметизирующий состав. Если течь устранить не удалось, необходимо снять стекло и повторить весь монтаж заново.
8. Рычаги стеклоочистителей и наружную вентиляционную решетку.
8а. Установить на место вентиляционную решетку и закрепить ее тремя винтами.
8б. Установить рычаги стеклоочистителей на шлицевые валики.
8в. Навернуть гайки крепления рычагов.
9. Внутреннее зеркало заднего вида.
10. Уплотнитель и шнур на переднюю стопку.
11. Правый и левый декоративные молдинги ветрового стекла.
