Предупреждение! Перед выполнением операции ознакомьтесь с правилами техники безопасности при обслуживании и ремонте системы питания (см. "Меры безопасности при обслуживании и ремонте системы питания").
Снятие
1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к техническому обслуживанию и ремонту").
2. Сбрасываем давление топлива в топливопроводе (см. "Топливопровод - сброс давления").
3. Снимаем корпус воздушного фильтра (см. "Воздушный фильтр - снятие и установка").
4. Двумя ключами на 17 мм отворачиваем штуцер (2) трубки топливной рампы, удерживая шестигранный наконечник шланга топливопровода, подводящего топливо к рампе. Отводим наконечник шланга от трубки. Аналогично отсоединяем штуцер (3) трубки слива топлива в бак. Освобождаем хомут (1) крепления жгута проводов.
5. Крестовой отверткой отворачиваем винты крепления трубок топливопровода и снимаем прижимную планку кронштейна (см. "Топливная рампа двигателя 21124 (1,6i 16V) - снятие и установка").
6. Снимаем с трубок уплотнительные резиновые кольца (см. "Топливная рампа двигателя 21124 (1,6i 16V) - снятие и установка"). Поврежденные уплотнительные кольца заменяем.
7. Снимаем ресивер (см. "Ресивер двигателя 2112 (1,5i 16v) - снятие и установка").
8. Разъединяем колодку жгута проводов и отсоединяем ее от кронштейна (см. "Форсунки - проверка").
9. Крестовой отверткой ослабляем хомут крепления шланга вентиляции картера и снимаем шланг с патрубка крышки головки блока цилиндров.
10. Торцовым ключом на 10 мм с трещоткой отворачиваем болт крепления трубки указателя уровня масла...
...и извлекаем трубку вместе с указателем.
11. Шестигранным ключом на 5 мм отворачиваем два болта крепления топливной рампы к головке блока цилиндров.

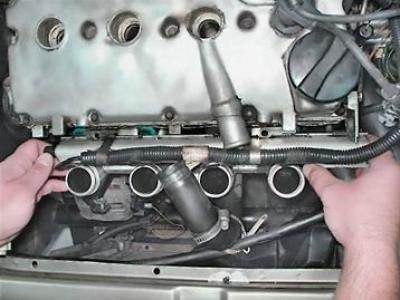

12. Снимаем топливную рампу в сборе с форсунками, жгутом проводов и регулятором давления топлива.
Замечание. Чтобы снять топливную рампу ее нужно потянуть на себя, а затем сместить в сторону к левому борту
Разборка

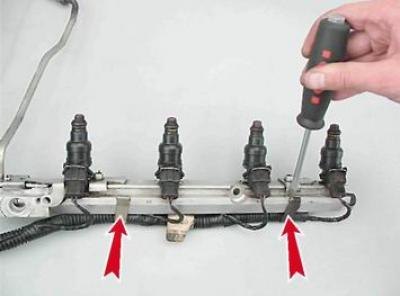

13. Шлицевой отверткой освобождаем две скобы крепления жгута проводов.
Информация размещена на интернет-сайте: AutoInstruction.ru
14. Отсоединяем четыре колодки жгута проводов от форсунок.
15. Снимаем жгут проводов с топливной рампы.
16. Сместив пружинный фиксатор вдоль топливной рампы, снимаем форсунку.
17. Снимаем с топливной рампы пружинный фиксатор форсунки.
18. Ключом на 24 мм отворачиваем гайку топливоотводящей трубки...

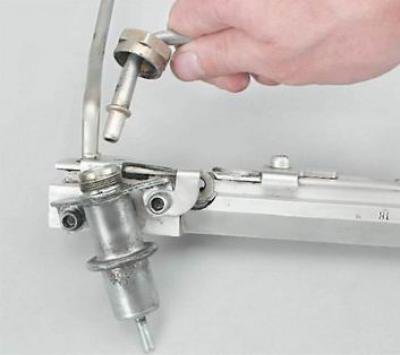

...и извлекаем конец трубки из регулятора давления.

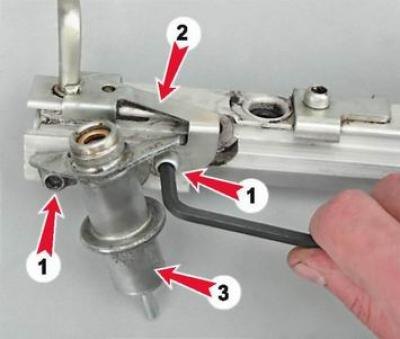

19. Шестигранным ключом на 5 мм отворачиваем два болта крепления регулятора давления топлива (1) и смещаем прижимную планку (2) трубки подвода топлива вдоль топливной рампы. Снимаем регулятор давления топлива (3)...
...и вынимаем трубку из отверстия рампы.
Предупреждение! Поврежденные уплотнительные кольца трубок топливопроводов и форсунок необходимо заменить.
Сборка и установка
Собираем и устанавливаем топливную рампу в обратной последовательности.
Перед сборкой покрываем уплотнительные резиновые кольца тонким слоем моторного масла.
