Снятие
Внимание! Процедура снятия и установки тормозных колодок на автомобилях с данным типом суппорта в целом такая же, как и с суппортом FN-3. По этой причине ниже приведены лишь отличия.

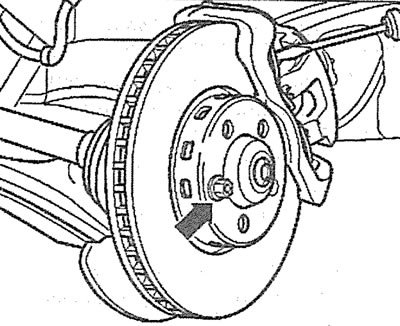

1. Застопорите тормозной диск колесным болтом (см, стрелку на иллюстрации).
3.1. Застопорите тормозной диск колесным болтом (см. стрелку)
2. Подденьте прижимную пружину тормозных колодок отверткой и снимите её (см. иллюстрацию 3.1).

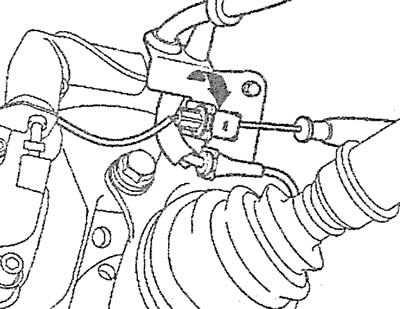

3.3. Отожмите штекер отверткой, поверните одновременно на 90° и снимите его с держателя
3. Отсоедините штекер датчика износа тормозных колодок. Для этого отожмите штекер отверткой, поверните одновременно на 90’и снимите его с держателя (см. иллюстрацию).

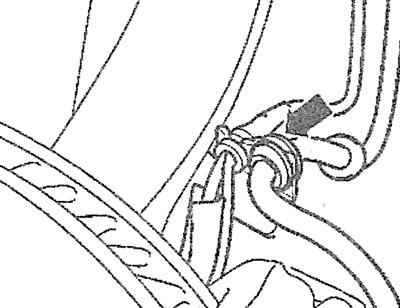

4. Высвободите тормозной шланг из держателя (см. стрелку на иллюстрации).
3.4. Высвободите тормозной шланг из держателя (см. стрелку)

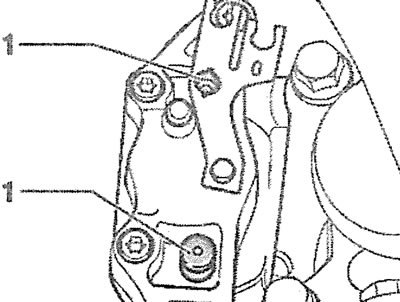

5. Снимите колпачки 1 с направляющих пальцев (см. иллюстрацию).
3.5. Снимите колпачки 1 с направляющих пальцев

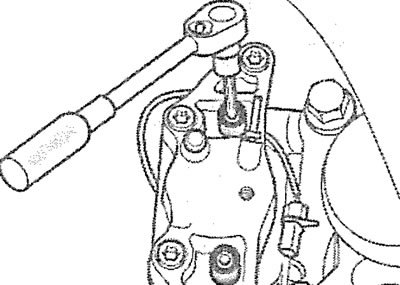

6. Вывинтите оба направляющий пальца торцовым ключом (см. иллюстрацию), снимите суппорт с направляющей тормозных колодок и закрепите его на кузове проволокой, не отсоединяя от него тормозной шланг.
3.6. Вывинтите оба направляющих пальца торцовым ключом
7. Выньте тормозные колодки из суппорта и направляющей.
Установка
8. Вдавите поршень в полость колесного цилиндра подходящим приспособлением.

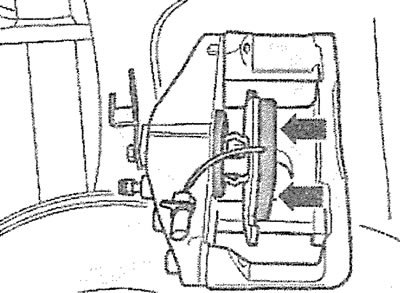

9. Закрепите внутреннюю тормозную колодку на колесном цилиндре, вставив внутрь цилиндра удерживающую пружину на колодке. К внутренней колодке крепится провод датчика износа (см. стрелки на иллюстрации).
3.9. Закрепите внутреннюю тормозную колодку на колесном цилиндре, вставив внутрь цилиндра удерживающую пружину на колодке (см. стрелки)

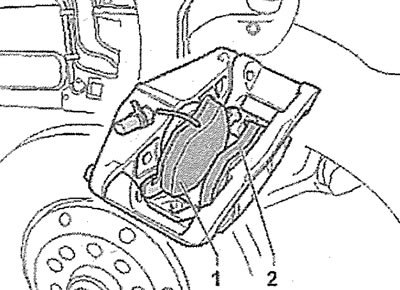

10. Установите наружную тормозную колодку 2 в суппорт и наденьте суппорт вместе с обеими колодками на направляющую (см. иллюстрацию).
3.10. Наружная 2 и внутренняя 1 тормозные колодки в суппорте
11. Закрепите суппорт к направляющей тормозных колодок болтами, затянув их с усилием 25 Нм. При этом следует не допускать перекручивания тормозного шланга. Наденьте колпачки на направляющие пальцы.
12. Подсоедините штекер датчика износа тормозных колодок и закрепите его провод в держателе.
