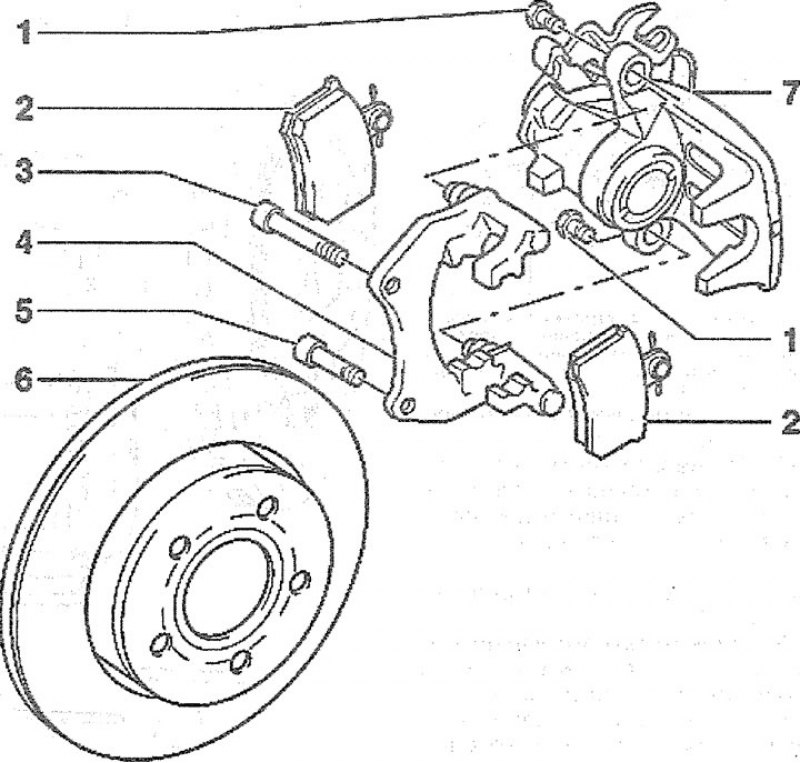

6.0. Тормозной механизм заднего колеса с суппортом С38: 1 - болт крепления суппорта к направляющей тормозных колодок. Момент затяжки 35 Нм. Болт является самостопорящимся, поэтому подлежит замене при каждом демонтаже. При вывинчивании и затяжке болта направляющий палец следует удерживать от проворачивания гаечным ключом; 2 - тормозные колодки. В обязательном порядке следует менять все четыре колодки одновременно; 3 - болт крепления направляющей тормозных колодок. Момент затяжки 95 Нм; 4 - направляющая тормозных колодок; с направляющими пальцами и их колпачками. Поставляется в комплекте со смазкой для направляющих пальцев. При повреждении защитных колпачков пальцев следует устанавливать новую направляющую из ремкомплекта, а пальцы - смазать; 5 - болт крепления направляющей тормозных колодок. Момент затяжки 95 Нм; 6 - тормозной диск. При замене в обязательном порядке следует менять оба тормозных диска одновременно; 7 - суппорт
