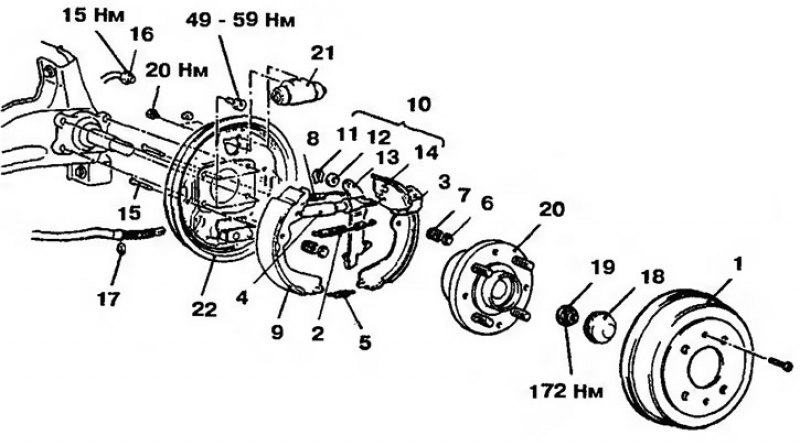

Рис. 14.25а. Барабанный тормозной механизм заднего колеса (автомобили без ABS): 1 - Тормозной барабан; 2, 7, 8 - Пружины; 3 - Регулировочный рычаг; 4 - Автоматический регулятор; 5 _ Пружинная защелка; 6 - Головка опорной стойки тормозной колодки; 9, 14 - Тормозные колодки с накладками; 10 - Тормозная колодка с накладкой и рычагом; 11 - Кронштейн; 12 - Шайба; 13 - Рычаг привода стояночной тормозной системы; 15 - Опорная стойка тормозной колодки; 16 - Тормозной трубопровод; 17 - Пружинное стопорное кольцо; 18 - Защитный колпачок; 19 - Гайка; 20 - Ступица заднего колеса; 21 - Тормозной цилиндр; 22 - Защитный кожух.

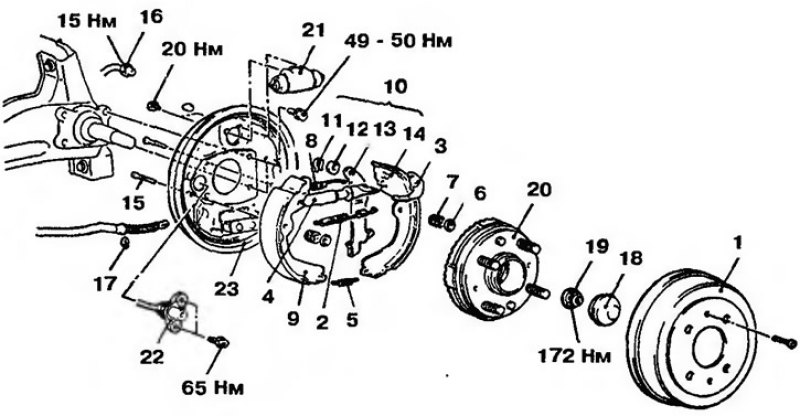

Рис. 14.25б. Барабанный тормозной механизм заднего колеса (автомобили с ABS): 1 - Тормозной барабан; 2, 7, 8 - Пружины; 3 - Регулировочный рычаг; 4 - Автоматический регулятор; 5 - Пружинная защелка; 6 - Головка опорной стойки тормозной колодки; 9, 14 - Тормозные колодки с накладками; 10 - Тормозная колодка с накладкой и рычагом; 11 - Кронштейн; 12 - Шайба; 13 - Рычаг привода стояночной тормозной системы; 15 - Опорная стойка тормозной колодки; 16 - Тормозной трубопровод; 17 - Пружинное стопорное кольцо; 18 - Защитный колпачок; 19 - Гайка; 20 - Ступица с ротором датчика частоты вращения заднего колеса; 21 - Тормозной цилиндр; 22 - Датчик частоты вращения заднего колеса; 23 - Защитный кожух

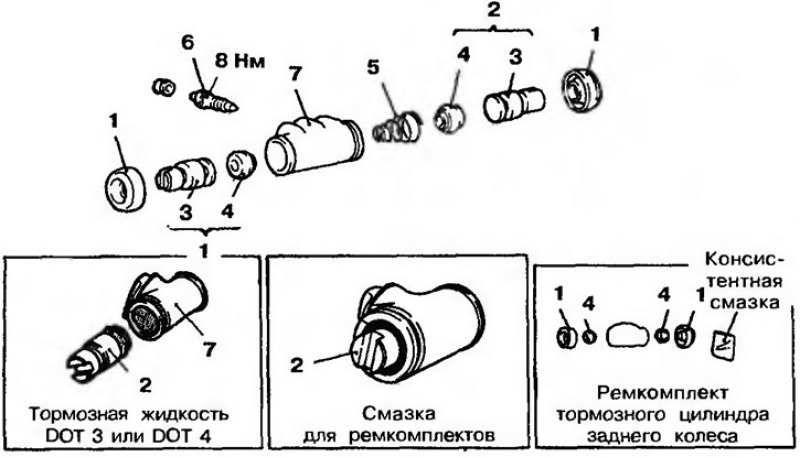

Рис. 14.26. Тормозной цилиндр заднего колеса: 1 - Пылезащитный колпачок; 2 - Поршень в сборе; 3 - Поршень; 4 - Манжета поршня; 5 - Пружина; 6 - Резьбовая пробка вентиляционного отверстия; 7 - Тормозной цилиндр заднего колеса
