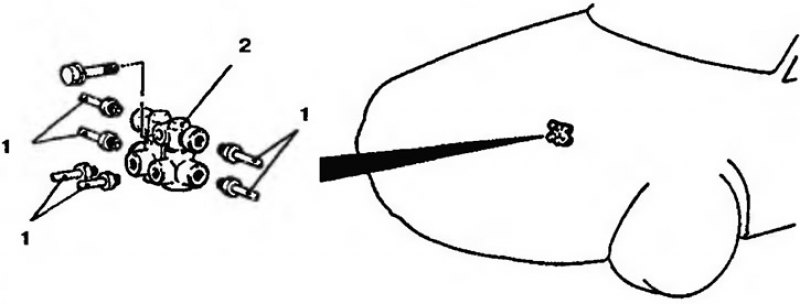

Рис. 14.27. Клапан усилителя тормозного привода: 1 - Тормозные трубопроводы; 2 - Клапан усилителя тормозного привода

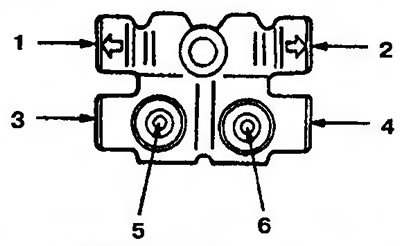

Рис. 14.28. Подсоединение тормозных трубок к клапану усилителя тормозного привода: 1 - К тормозному механизму заднего левого колеса; 2 - К тормозному механизму заднего правого колеса; 3 - К тормозному механизму переднего правого колеса; 4 - К тормозному механизму переднего левого колеса; 5 - К главному тормозному цилиндру (второй поршень); 6 - К главному тормозному цилиндру (первый поршень)
