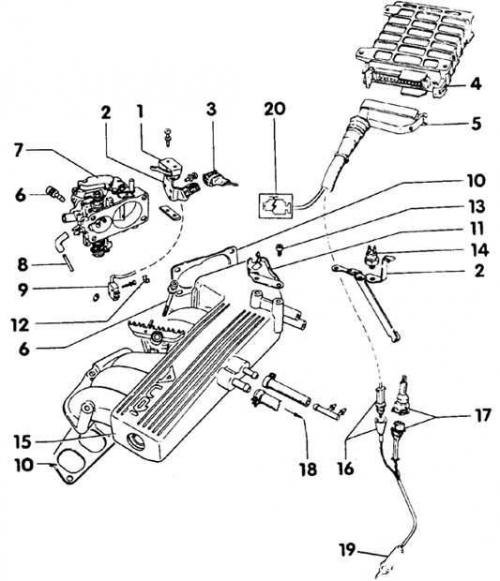

Элементы верхней секции впускного коллектора на двигателе AAR, AAN
- 1. Датчик дроссельной заслонки
- 2. Крепежный кронштейн
- 3. Разъем подключения
- 4. Электронный блок управления
- 5. Разъем подключения
- 6. Крепежные болты
- 7. Корпус дроссельной заслонки
- 8. Продувочный клапан
- 9. Выключатель системы холостого хода
- 10. Прокладка
- 11. Крепежный кронштейн
- 12. Зажим
- 13. Винт
- 14. Температурный выключатель
- 15. Впускной коллектор
- 16. Разъем подключения кислородного датчика
- 17. Разъем подключения нагревательного элемента кислородного датчика
- 18. Вакуумный шланг
- 19. Кислородный датчик
- 20. Сигнальная лампочка

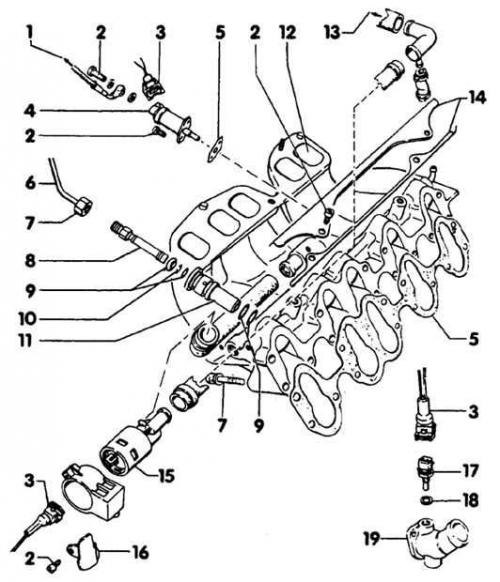

Элементы нижней секции впускного коллектора на двигателе AAR, AAN
- 1. Шланг от распределителя топлива
- 2. Болт соединения банджо
- 3. Разъем подключения
- 4. Клапан системы холодного старта
- 5. Прокладка
- 6. Трубка, идущая к распределителю топлива
- 7. Гайка соединения
- 8. Инжектор
- 9. Уплотнительные кольца
- 10. Стопорное кольцо
- 11. Вставка
- 12. Нижняя секция впускного коллектора
- 13. Воздушный шланг
- 14. Держатель инжекторов
- 15. Клапан системы стабилизации холостого хода
- 16. Крепежный кронштейн
- 17. Датчик температуры охлаждающей жидкости
- 18. Уплотнение
- 19. Выпускное колено

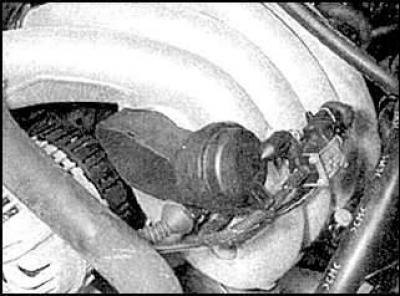

Элементы воздушной заслонки на впускном коллекторе (двигатель ADR)
Снятие
1. Снимите корпус дроссельной заслонки.
Смотрите оригинал на указанном сайте: Autoinstruction.ru

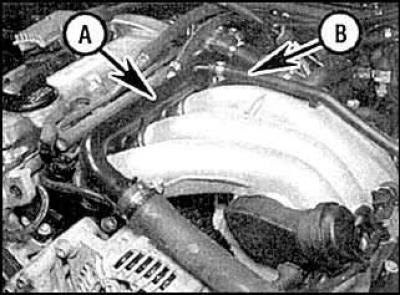

2. На двигателе ADR (Motronic 3.2) снимите топливный коллектор и отсоедините водяную трубку (А) и шланг от расширительного бачка (В), расположенный над впускным коллектором.
3. Отсоедините вакуумные и воздушные шланги от впускного коллектора. Отсоедините разъемы подключения.
4. Снимите крепление тросика акселератора с верхней секции впускного коллектора и отсоедините шланги и провода от воздушной заслонки, если необходимо (См. рис. Элементы верхней секции впускного коллектора на двигателе AAR, AAN и Элементы воздушной заслонки на впускном коллекторе (двигатель ADR)).
5. На двигателе AAR (KEIII Jetronic) снимите верхнюю секцию впускного коллектора.
6. Постепенно открутите крепежные болты и снимите впускной коллектор или его нижнюю секцию (См. рис. Элементы нижней секции впускного коллектора на двигателе AAR, AAN).
Установка
Установка проводится в обратном порядке снятия.
