Датчик потока воздуха
Снятие

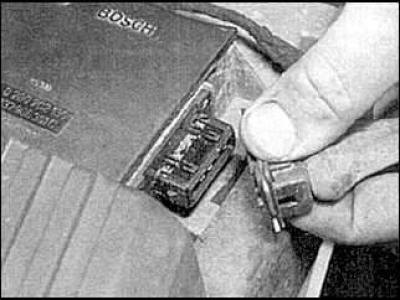

1. Отсоедините воздушный патрубок и разъем подключения от датчика.
2. Открутите крепежные винты и снимите датчик.
Установка
Установка проводится в обратном порядке снятия.
(Источник расположен на веб-ресурсе: «autoinstruction.ru»)
Потенциометр дроссельной заслонки
Снятие

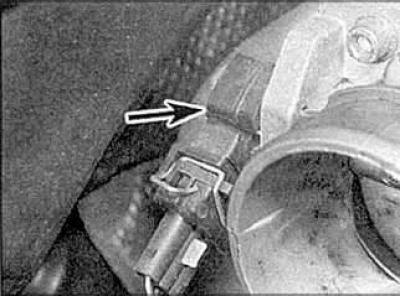

1. Отсоедините разъем подключения потенциометра.
2. Открутите крепежные винты и снимите потенциометр.
Установка
Установка проводится в обратном порядке снятия.
Датчик температуры поступающего воздуха
Датчик температуры является частью датчика потока воздуха и его нельзя заменить отдельно.
Клапан стабилизации холостого хода
Снятие
1. Отсоедините разъем подключения и шланги от клапана.
2. Снимите клапан.
Установка
Установка проводится в обратном порядке снятия.
Датчик скорости движения автомобиля
Датчик установлен на коробке передач. Смотрите подраздел 9.2.7.
Датчик детонационного сгорания топлива
Снятие
1. Отсоедините разъем подключения.
2. Открутите крепежный болт и снимите датчик.
Установка
Установка проводится в обратном порядке снятия.
Датчики температуры охлаждающей жидкости

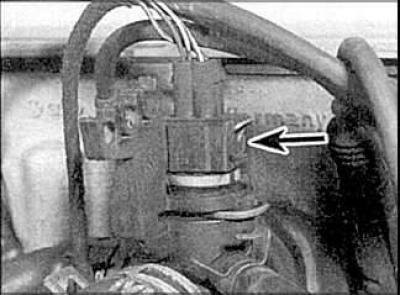

Расположение датчика температуры охлаждающей жидкости (система Digifant)
Датчик температуры охлаждающей жидкости расположен на левой стороне головки блока цилиндров.
Снятие
1. Отсоедините разъем подключения датчика.
2. Слейте часть охлаждающей жидкости из двигателя и выкрутите датчик.
Установка
Установка проводится в обратном порядке снятия.
Клапан системы холодного запуска двигателя
Снятие
1. Отсоедините разъем подключения.
2. Отсоедините топливную трубку. Открутите крепежные болты и снимите клапан.
Установка
Установка проводится в обратном порядке снятия.
Корпус дроссельной заслонки
Снятие
1. Отсоедините тросик акселератора.
2. Отсоедините воздушный патрубок.
3. Отсоедините разъем подключения потенциометра и вакуумные шланги.

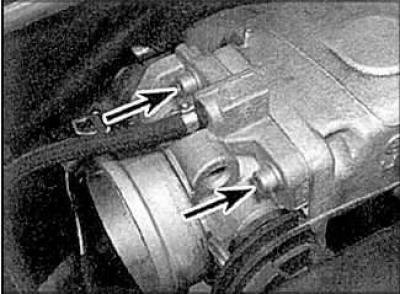

4. Открутите верхние крепежные винты (указаны стрелками) и снимите корпус дроссельной заслонки.
Установка
Установка проводится в обратном порядке снятия.
Топливные инжекторы и топливный коллектор
Снятие
1. Отсоедините воздушный патрубок от корпуса дроссельной заслонки.
2. Отсоедините тросик акселератора и вакуумные шланги.
3. Снимите корпус дроссельной заслонки.
4. Пометьте и отсоедините топливные трубки и шланги.
5. Отсоедините провода от инжекторов.
6. Открутите крепежные болты и снимите топливный коллектор.
Установка
Установка проводится в обратном порядке снятия.
Регулятор давления топлива
Снятие
1. Отсоедините вакуумный шланг.
2. Снимите крепежный зажим и снимите регулятор.
Установка
Установка проводится в обратном порядке снятия.
Кислородный датчик
Снятие
1. Отсоедините разъем подключения.
2. Выкрутите датчик.
Установка
Установка проводится в обратном порядке снятия.
Электронный блок управления
Снятие
1. Снимите панели отделки и кожух электронного блока управления.
2. Открутите крепежные винты и снимите электронный блок управления, отсоединив разъем подключения.
Установка
Установка проводится в обратном порядке снятия.
