Обратите внимание: Приведенная здесь процедура описывает замену кабеля только с одной стороны.

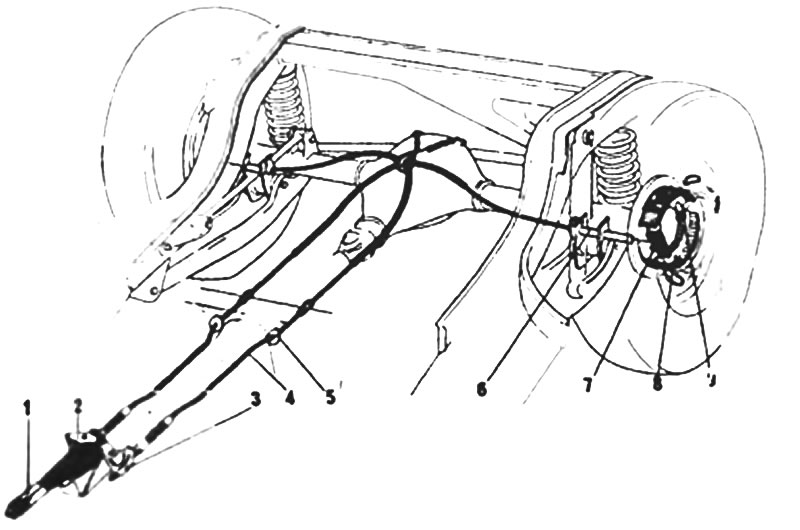

Рис. 9.13. Устройство кабеля ручного тормоза: 1. Рычаг. 2. Серьга. 3. Рычаг. 4. Кабель. 5. Резиновое кольцо. 6. Пластиковая трубка. 7. Рычаги. 8. Тормозные башмаки. 9. Регулирующее устройство (на некоторых моделях).
1. Обратитесь к Главе 11 и снимите консоль рычага ручного тормоза.
2. Ослабьте болт натяжного приспособления на заднем конце рычага ручного тормоза.
3. Ослабьте гайку на конце заменяемого кабеля.
Обратите внимание: Кабеля пересекаются под машиной, так что кабель слева от рычага ручного тормоза управляет правым тормозом, и наоборот.
4. Поднимите переднюю часть заднего сиденья и сверните коврик. Там откроются кольца кабеля, которые нужно освободить.
5. Высвободите кольцо там, где кабель уходит под пол.
6. Отсоедините задний тормозной диск / барабан как указано в Разделе 10.
7. Снимите тормозные колодки как указано в Разделе 11.
8. Выдавите шпильку присоединяющую кабель к управляющему рычагу.
Рис. 9.14. Выдавливание шпильки, соединяющей кабель ручного тормоза с управляющим рычагом
9. Снимите болт со скобы кабеля и направляющую трубку на рычаге (фото) и снимите кабель, пластиковую манжету и резиновый сальник.
13.9. Направляющая трубка кабеля ручного тормоза на рычаге: 1. Удерживающий болт; 2. Направляющая трубка.
10. Вытащите другой конец кабеля из центрального суппорта и салона машины.
11. Установите резиновый сальник и пластиковую манжету на направляющую трубку рычага.
12. Пропустите кабель через центральный суппорт и кольцо и сквозь отверстие в полу. Снова установите кольцо после того как оба конца кабеля будут соединены.
Обратите внимание: Кабель от левого колеса должен проходить через отверстие справа от пропеллерного вала, и наоборот. Кабель от левого колеса должен проходить под правым кабелем там, где они проходят через центральный суппорт (фото).
13.12. Правильно размещайте кабеля
13. Просуньте кабель через пластиковую направляющую трубку на рычаге и снова подсоедините его к управляющему рычагу на задней тормозной пластинке.
14. Установите управляющий рычаг за заднюю пластинку и затем снова установите тормозные колодки, диск/барабан и суппорт.
15. Затащите другой конец кабеля внутрь машины через пластиковую трубку и снова подсоедините его к рычагу ручного тормоза (фото).
13.15. Пластиковые трубки (со стрелками), через которые проходят кабеля
16. Снова установите зажимы кабеля на полу и верните на место коврик и сиденье.
17. Отрегулируйте кабель ручного тормоза как указано в Разделе 12, а затем снова установите консоль.
18. Установите задние колеса и опустите машину на землю.
