Обратите внимание: Обычно наладка ручного тормоза необходима только в случае растягивания кабелей или после установки новых компонентов. Когда устанавливается натяжное приспособление, то его в основном используют для начального монтажа после установления новых колодок. На моделях без натяжных приспособлений колодок наладка производится только регулированием ручного тормоза.
Рис. 9.12. Поворачивание натяжного приспособления башмака ручного тормоза через отверстие в барабане. Не все модели имеют здесь такие приспособления
1. Поднимите заднюю часть машины на осевые стойки.
Модели с натяжным приспособлением колодок
2. Отпустите ручной тормоз и снимите задние колеса.
3. Снимите зольник с консоли ручного тормоза (см. Главу 11) и, используя 17 мм гильзу и надставку, отвинтите болт натяжного приспособления и высвободите все напряжения в кабелях (фото).

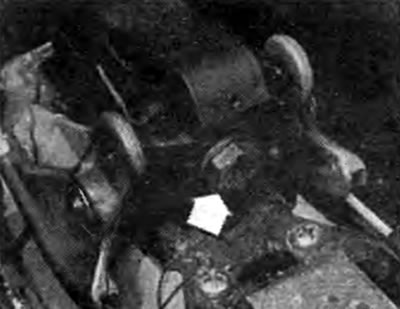

12.3. Болт регулировочного кабеля ручного тормоза (показан стрелкой)— консоль не изображен для ясности
4. Отведите назад натяжное приспособление в заднем барабане, вставляя тонкий щуп в отверстие в барабане и подталкивая по кругу храповое колесо.
5. Теперь расширьте натяжное приспособление до тех пор пока колодки не начнут задевать за барабан, а затем верните его назад на 4-5 делений.
6. При необходимости наладьте натяжение между кабелями с внутренней стороны машины при помощи гаек на концах кабеля до тех пор пока серьга в задней части ручного тормоза не будет лежать прямо на рычаге ручного тормоза (фото).

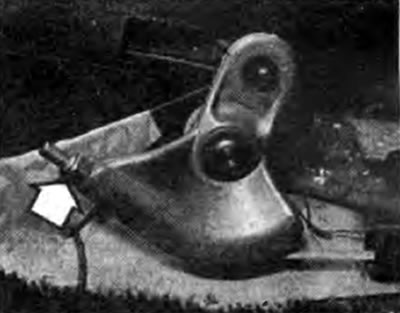

12.6. Концевые гайки кабеля ручного тормоза— одна сторона только показана
7. Теперь затяните болт на рычаге ручного тормоза до тех пор пока не будет достаточно от 2 до 8 щелчков рычага для достижения полного торможения. Убедитесь в том, что колеса все еще свободны поворачиваться когда ручной тормоз отпущен.
8. Установите обратно зольник.
9. Установите колеса и снимите машину с осевых стоек.
(Весь материал скопирован с сайта AutoInstruction.ru)
Модели без натяжного приспособления колодок
10. Снимите зольник с консоли ручного тормоза.
11. Отпустите ручной тормоз.
12. Действуйте согласно вышеизложенным инструкциям с параграфа 6.
