7.1А. Удерживающие болты заднего суппорта типа АТЕ (показаны стрелками) | 7.1В. Отверстие суппорта с сальником поршня (показан стрелкой) |
7.1С. Вдавливание нового поршня
Обратите внимание: Поршни АТЕ требуют использование специального инструмента для установки угла между шаговым пояском и суппортом. Угол составляет 20 плюс-минус 2 градуса. При отсутствии этого инструмента для выполнения этого требования можно легко изготовить шаблон из жесткого материала.

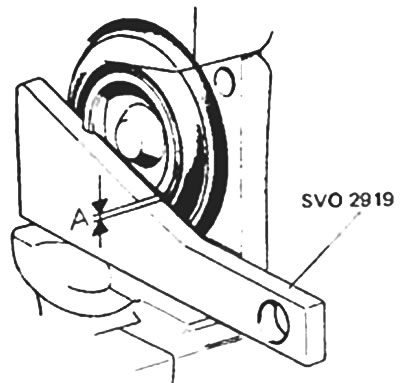

Рис. 9.8. Использование специального инструмента Вольво для выравнивания поршня в суппорте типа АТЕ: А. (зазор между инструментом и шаговым пояском) = 0.04 дюйма (1.0 мм)
