Демонтаж
Поднять заднюю част автомобиля.
Отсоединить батарею от "массы".
Снять крепежные болты двигатель/привод и опору тяги газа.

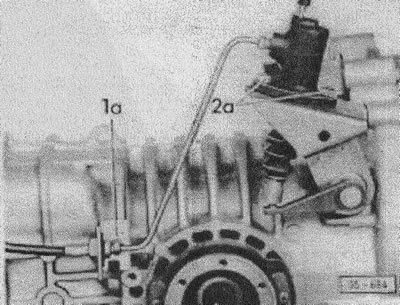

(35-684) открутить от привода держатель гидравлического трубопровода 1а.
Открутить от держателя цилиндр 2а и подвесить его сверху на проволочном крючке.
Внимание! Трубопровод гидравлики остается закрытым.
Открутить слева от привода карданный вал и подвесить его вверху на проволочном крючке.
Снять кабель сигнала заднего хода.

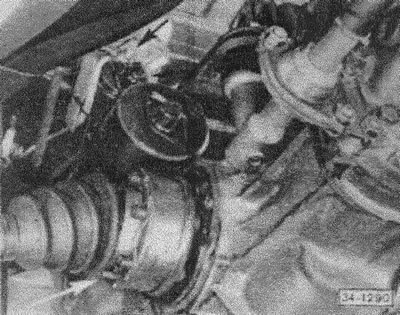

(34-1290) снять стартер, см. "Демонтаж и установка стартера".

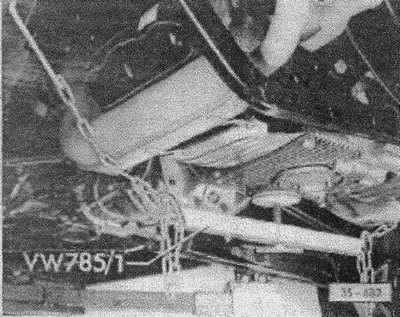

(35-682) подпереть двигатель специальным удерживающим устройством.
Если такого устройства нет, применить автомобильный домкрат, проложив между ним и двигателем деревянную плиту.

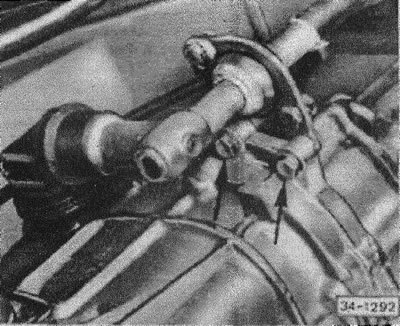

(34-1292) открутить от привода механизм переключения скоростей.
Подпереть привод.

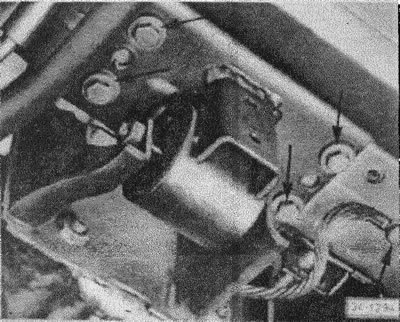

(34-.1294) отсоединить от конструкции кабель для соединения с корпусом.
Открутить от конструкции переднюю подвеску привода.
Переднюю часть привода опускать, пока он не сможет пройти под траверсой.
Открутить крепежные болты двигатель/привод внизу.
Снять коробку передач с установочных штифтов двигателя и вытащить ее.
Установка
Внимание! При замене двигателя коробки передач или сцепления нужно обратить внимание на то, чтобы диаметры разъединительного подшипника и мембранных пружин соответствовали друг другу, см. "Сцепление".
Перед установкой коробки передач нужно проделать следующее:
Проверить на износ разъединительный подшипник сцепления и, при необходимости, заменить его.
Внимание! Подшипник не промывать, а только протереть.
Очистить мелкошлицевой профиль приводного вала и слегка смазать молибденовой смазкой.
Вставить коробку передач с помощью домкрата.
Затянуть с моментом 30 нм соединительные болты двигатель/ коробка передач. Поднять двигатель с передачей.
Прикрутить к конструкции кабель для соединения с корпусом.
Крепко прикрутить переднюю подвеску привода к конструкции, затягивать не до конца!
Прикрутить механизм переключения скоростей к коробке передач,
Карданный вал прикрутить к приводу с моментом 45 нм.
Установить стартер.
Присоединить кабель сигнала заднего хода.
Прикрутить разъединительный подшипник сцепления к держателю.
Прикрутить к приводу держатель трубопровода гидравлики.
Закрутить соединительные болты двигатель/ привод вверху.
Укрепить опору тяги газа.
Затянуть с моментом 45 нм переднюю подвеску привода.
Присоединить'"массу" к батарее.
Опустить автомобиль.
