Проверка
Для проверки: двигатель должен быть холодным.

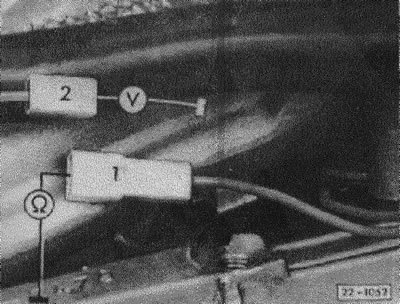

Проверить омметром сопротивление между отсоединенным проводом -1- и массой. Заданное значение: 0,25-0,50 ом.
Проверить напряжение питания между проводом -2- и массой. Заданное значение: не менее 11,5 вольт.
При отклонении от заданных значений заменить обогреватель впускной трубы.
Снятие
Снять воздушный фильтр.
Снять карбюратор.

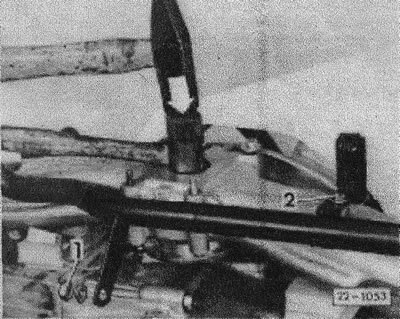

Отвернуть гайку -1- и болт -2-.
Отвернуть болты крепления впускной трубы на головках цилиндров.
Поднять впускную трубу и отвернуть 3 болта обогревателя.
Подложить под впускную трубу деревянный брусок.
Осторожно выгнать обогреватель из впускной трубы пластмассовым молотком (стрелка).
Отсоединить электрический провод от подогревателя.
Установка
Смочить резиновое уплотнительное кольцо обогревателя впускной трубы охлаждающей жидкости, это облегчит монтаж.
Вставить обогреватель впускной трубы с новым уплотнительным кольцом и закрепить 3 болтами (7 нм).
Закрепить впускную трубу с новыми прокладками на головках цилиндров с моментом затяжки болтов 20 нм.
Подсоединить электрические провода обогревателя впускной трубы.
Привернуть водяную трубку, болты -1- и -2-.
Установить карбюратор.
Установить воздушный фильтр.
