Разборка
Снять вал.

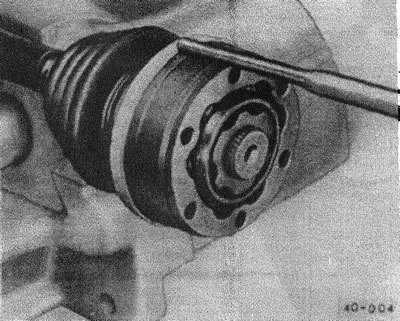

(40-004) отделить пробойником зажитную крышку от сочленения.

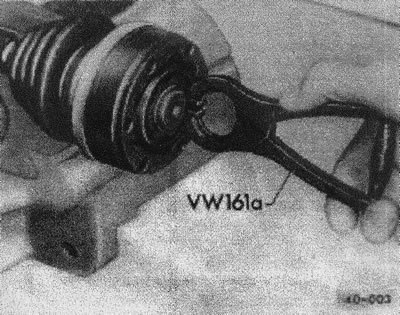

(40-003) снять клещами стопорное кольцо.
Внимание! Оберегать сочленения от грязи!

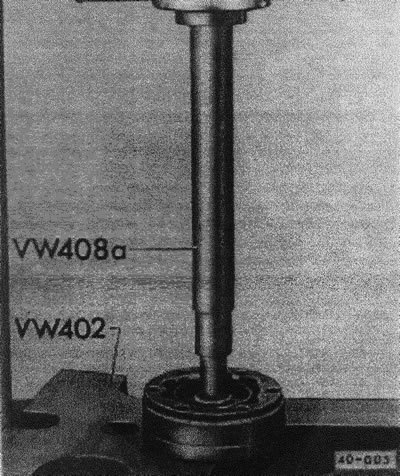

(40-005) отжать сочленение с применением подходящего пресса.
Сборка
Внимание! С каждой стороны в чистое сочленение нужно набить по 45 граммов молибденовой консистентной смазки. При замене защитного кожуха сочленение также при необходимости смазать.
Перед установкой проверить защитный кожух на царапины и истирание, при необходимости заменить.
Текст предоставлен порталом (autoinstruction)
Надвинуть кожух, запрессовать сочленение на вал. Одновременно вставить стопорное кольцо в паз. При необходимости вдавить его клещами.
Надеть защитную крышку на сочленение, сзади застопорить круглым биндером.
Очистить прилегающие поверхности сочленения.
Вставить вал, под шестигранные болты подложить стопорные шайбы, болты затянуть с моментом 45 нм.
